≈m
18,6 kg
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm

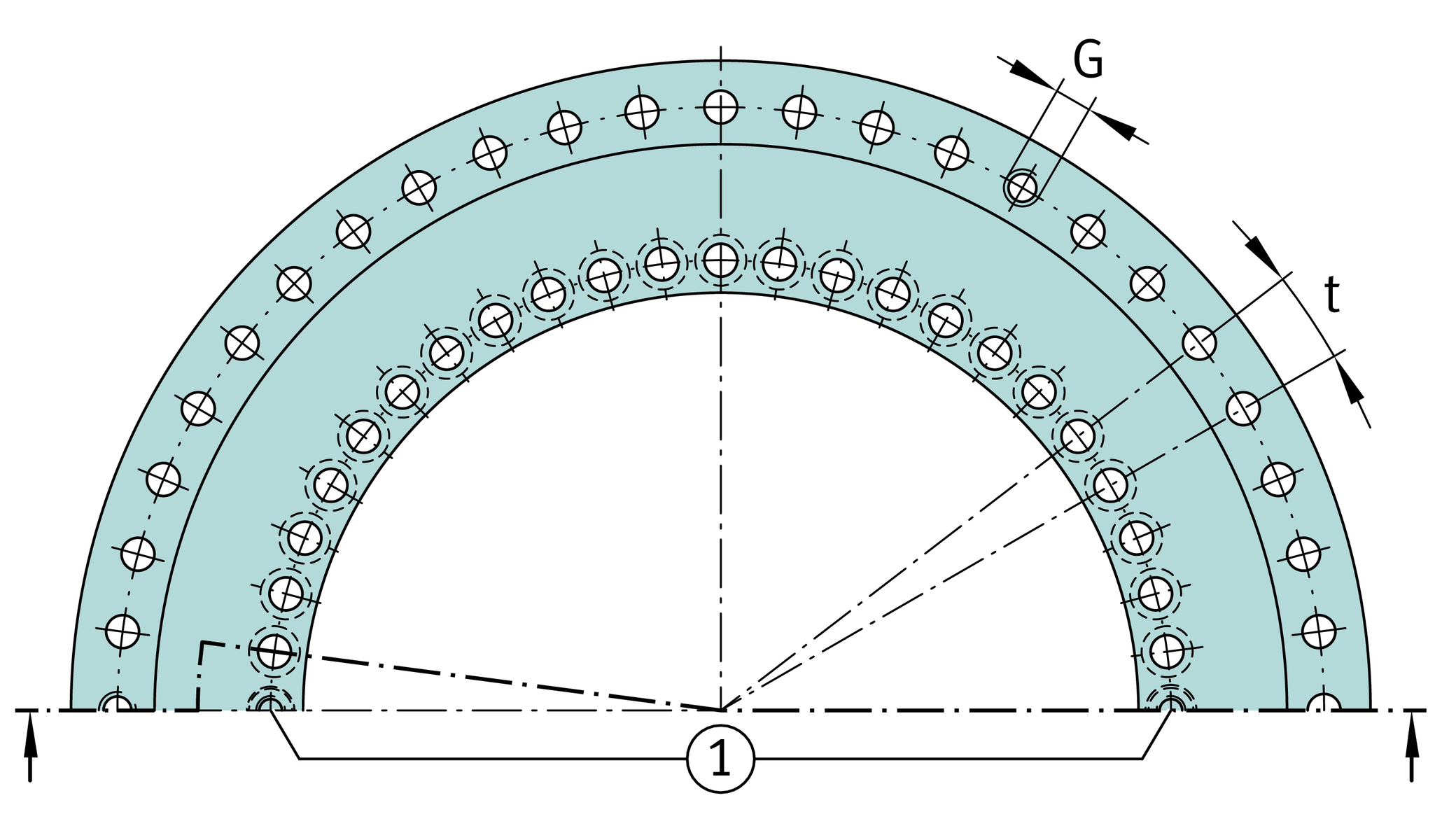

Cantidad de agujeros de fijación anillo interior
34
Tolerancia inferior diámetro del agujero
-0,018≈mm
Cantidad de los agujeros de fijación del anillo exterior
33
Cantidad de roscas de extracción
3
Tolerancia inferior diámetro exterior
-0,02≈mm
C0r
355.000 N
Cr
140.000 N
Tmax
120 ｰC
tmin
-30 ｰC
D
260 mm
d1
9,3 mm
nG
300 1/min
D2
15 mm
C
18 mm
c0a
1.090.000 N
ca
168.000 N
G
M12
MA
34 Nm
A
8,2 mm
D3
9,3 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia inferior
-0,04 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia superior
0,04 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia inferior
-0,03 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia superior
0,03 mm
Cantidad de tornillos de seguridad
2
d1 max
347 mm
H
57,5 mm
H1
36,5 mm
H2
21 mm
J
280 mm
J1
365 mm
MR
9 Nm
caL
6.900 N/ｵm
caW
19.000 N/ｵm
ckL
104.000 Nm/mrad
ckW
265.000 Nm/mrad
crL
5.300 N/ｵm
crW
8.100 N/ｵm
N
36
T
10 ｰ
T1
6 ｵm
