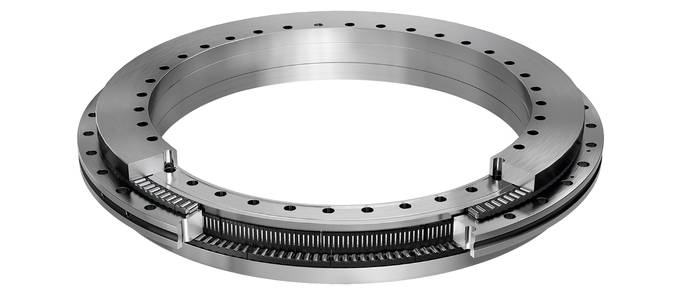

≈m
373 kg

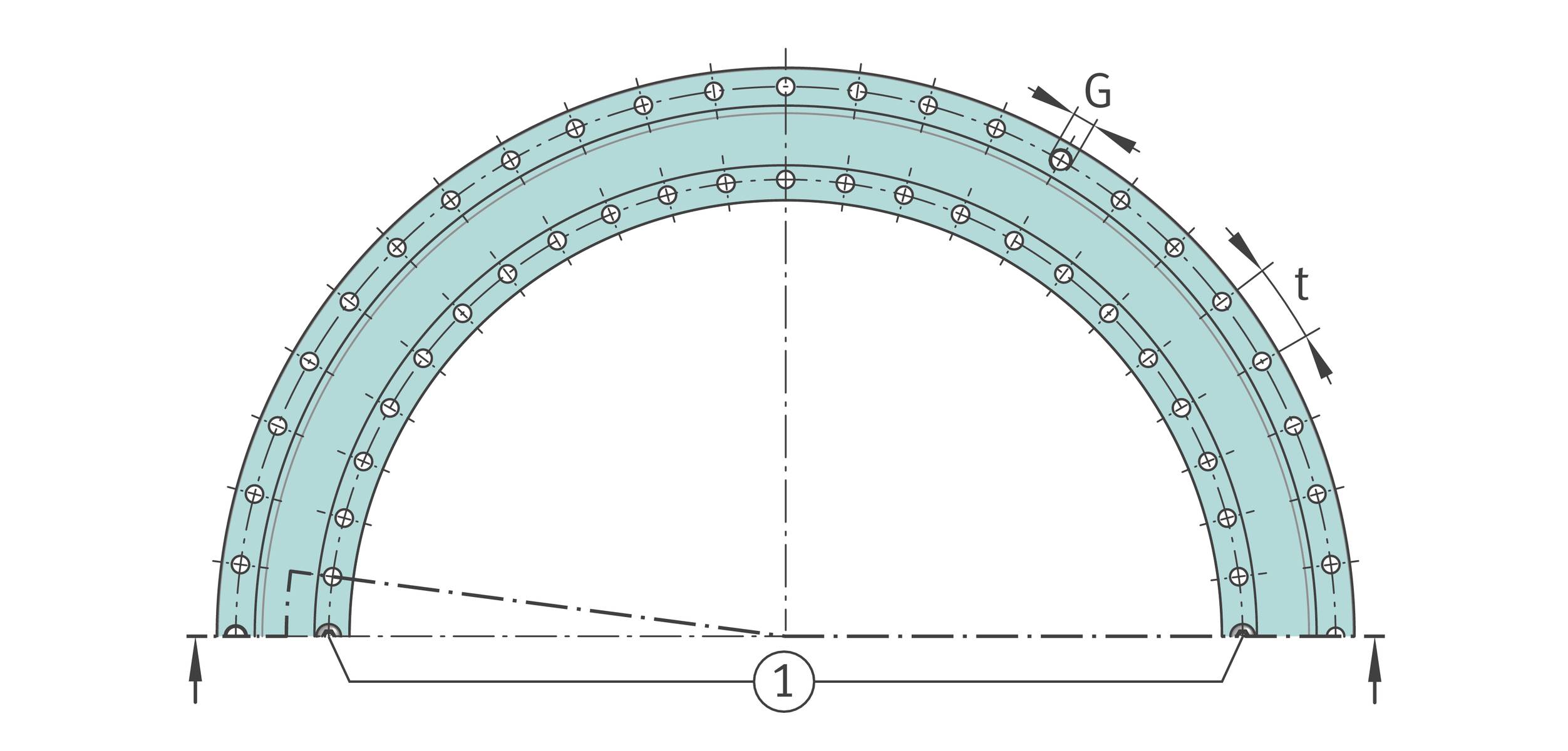

Cantidad de agujeros de fijación anillo interior
70
Cantidad de los agujeros de fijación del anillo exterior
66
Cantidad de roscas de extracción
6
C0r
2.050.000 N
Cr
580.000 N
Tmax
120 ｰC
tmin
-30 ｰC

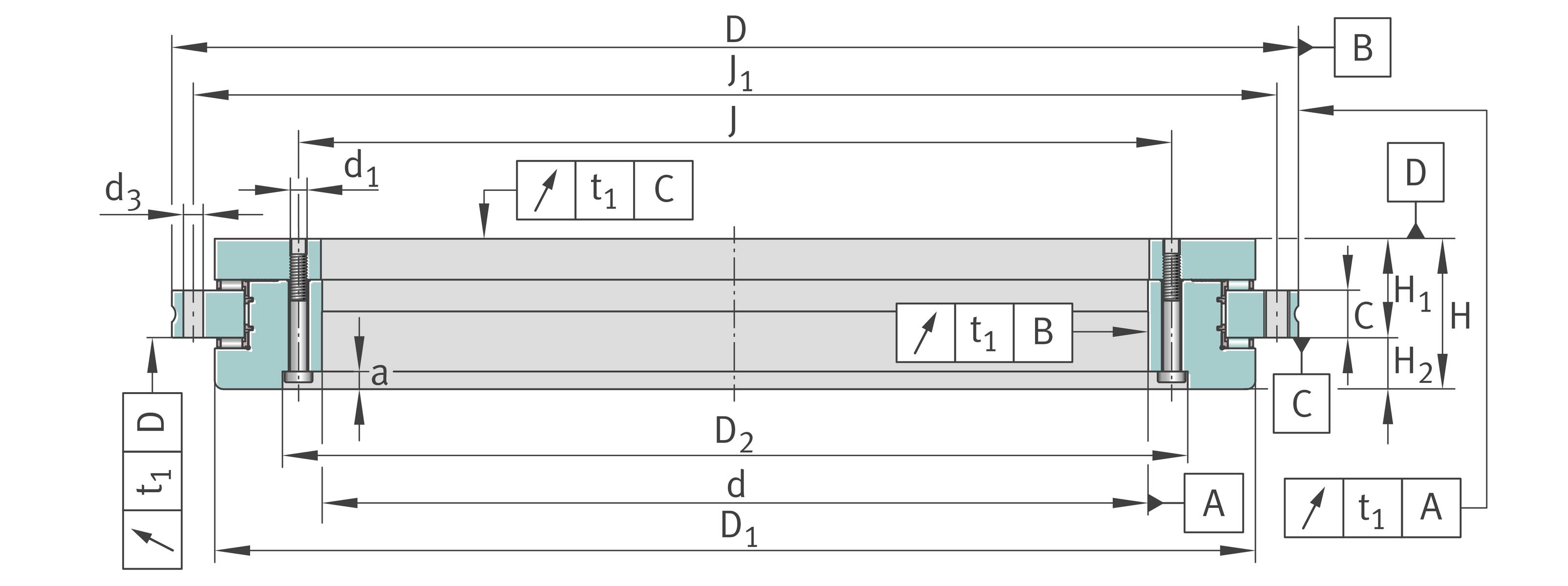

D
1.030 mm
d1
18 mm
nG
40 1/min
D2
26 mm
C
40 mm
c0a
10.300.000 N
ca
1.140.000 N
G
M16
MA
284 Nm
A
17 mm
D3
18 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia inferior
-0,3 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia superior
0,3 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia inferior
-0,3 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia superior
0,3 mm
Cantidad de tornillos de seguridad
2
d1 max
1.215 mm
H
145 mm
H1
92,5 mm
H2
52,5 mm
J
1.075 mm
J1
1.255 mm
MR
250 Nm
caL
36.400 N/ｵm
caW
74.900 N/ｵm
ckL
5.400.000 Nm/mrad
ckW
11.165.000 Nm/mrad
crL
11.200 N/ｵm
crW
14.200 N/ｵm
N
72
T
5 ｰ
T1
12 ｵm
Tolerancia inferior diámetro del agujero
-0,063≈mm
Tolerancia inferior diámetro exterior
-0,08≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
