C0r
98.000 N
Cr
44.000 N
Tmax
120 ｰC
tmin
-30 ｰC

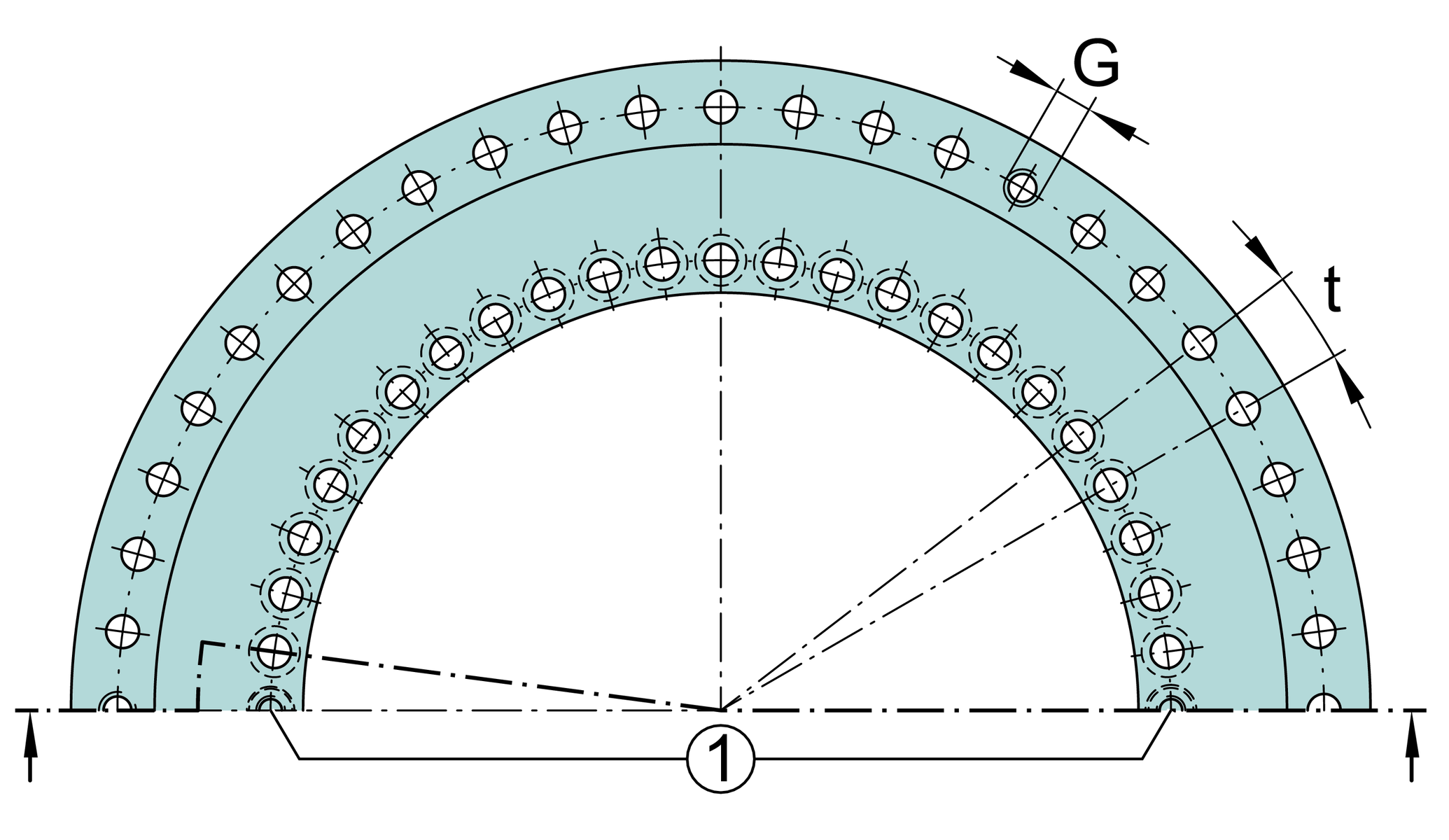

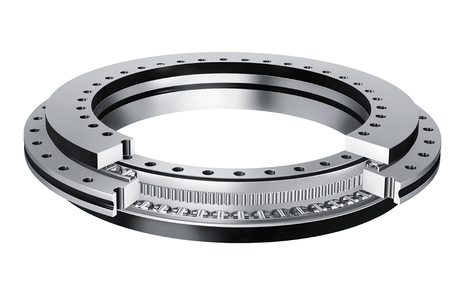

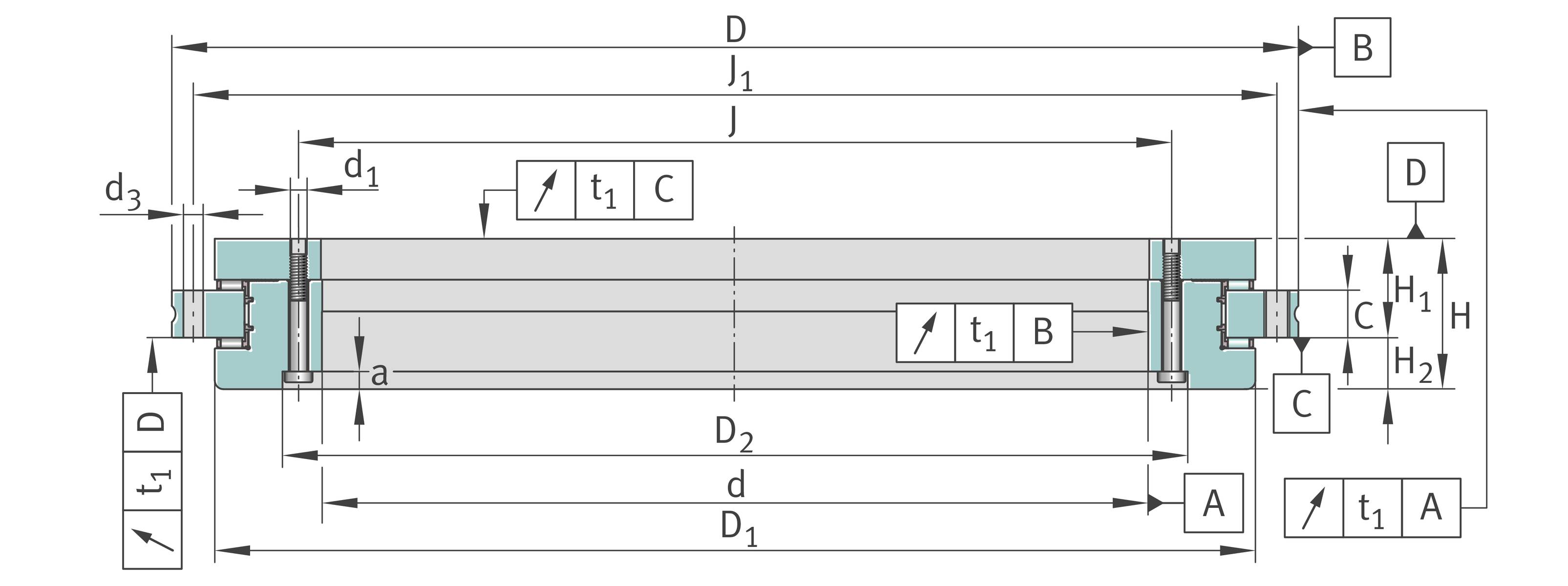

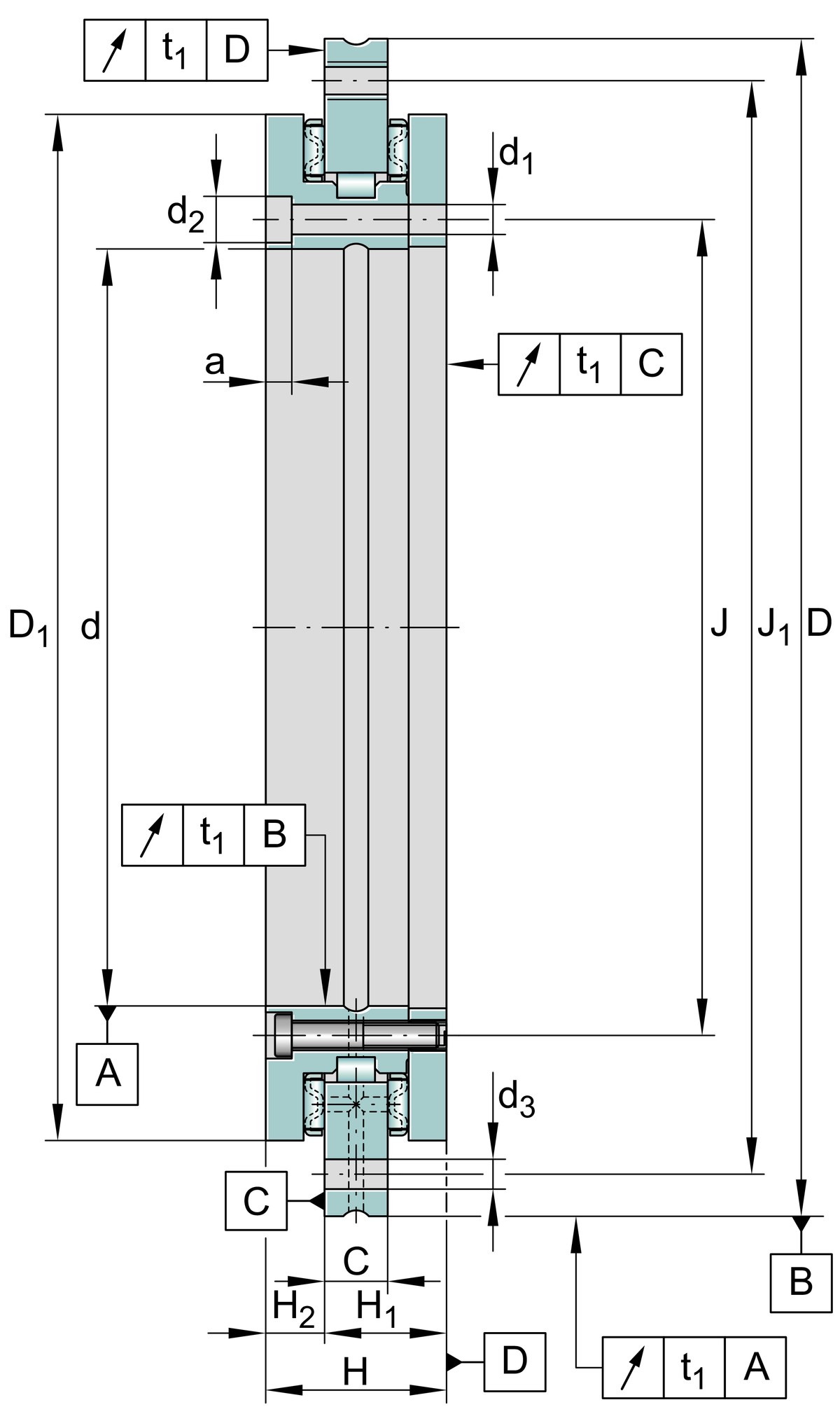

D
80 mm
d1
5,6 mm
nG
350 1/min
D2
10 mm
C
12 mm
c0a
158.000 N
ca
38.000 N
MA
8,5 Nm
A
4 mm
D3
4,6 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia inferior
-0,025 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia superior
0,025 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia inferior
-0,2 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia superior
0,2 mm
Cantidad de tornillos de seguridad
2
d1 max
130 mm
H
35 mm
H1
23,35 mm
H2
11,65 mm
J
92 mm
J1
138 mm
MR
3 Nm
caL
1.600 N/ｵm
caW
4.000 N/ｵm
ckL
2.500 Nm/mrad
ckW
6.300 Nm/mrad
crL
1.800 N/ｵm
crW
2.600 N/ｵm
N
12
T
30 ｰ
T1
3 ｵm
Cantidad de agujeros de fijación anillo interior
10
Cantidad de los agujeros de fijación del anillo exterior
12
≈m
2,179 kg
Tolerancia inferior diámetro del agujero
-0,009≈mm
Tolerancia inferior diámetro exterior
-0,011≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
