Ancho total
49.2 mm
Boquilla engrasadora
Con
Capacidad de carga dinámica básica
35.1 kN
Capacidad de carga estática básica
23.2 kN
Carga límite de fatiga
0.98 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Diámetro del agujero
44.45 mm
DIÁMETRO DEL EJE
44.45 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
2.79 kg
Recubrimiento
Sin
Tipo de sellado
Contacto estándar

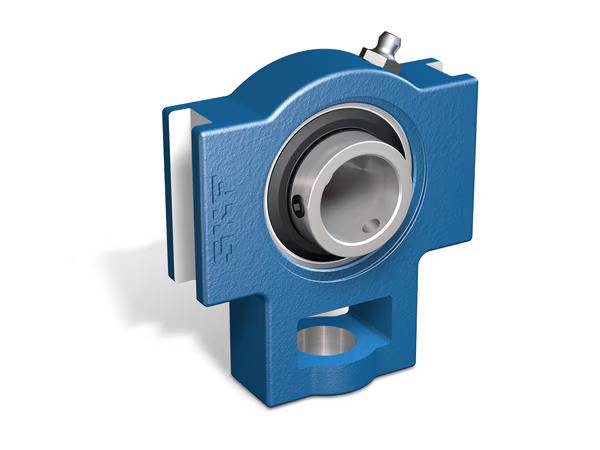

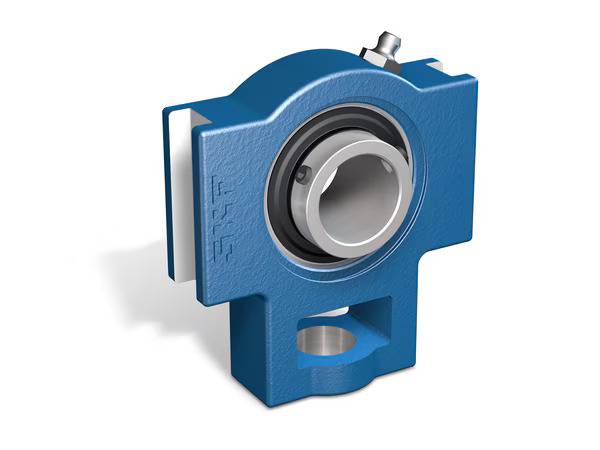

Tipo de soporte
Tensores
Velocidad límite
4 000 r/min
Ancho del aro interior
51.6 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

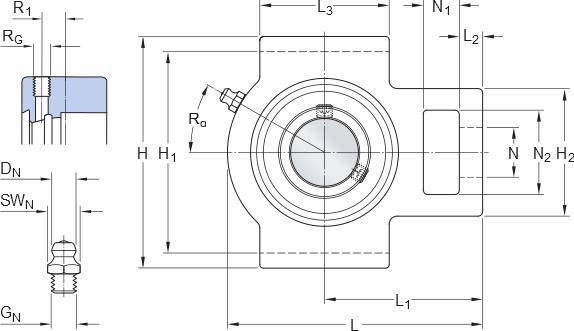

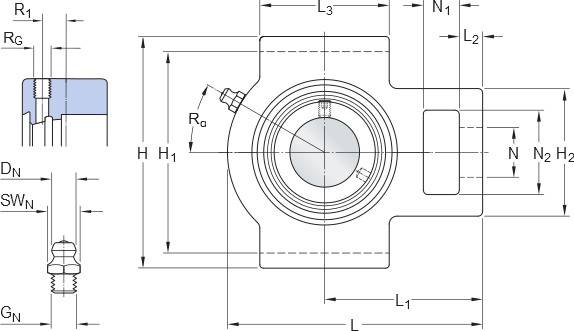

Altura total
116.7 mm
Longitud total
148.4 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈62.51 mm
Elemento de retención, aro interior
Tornillos de fijación

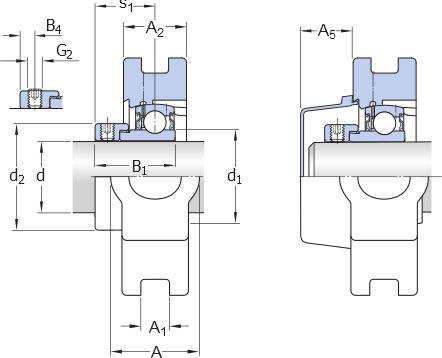

Ancho del rodamiento, total
51.6 mm
Ancho total del soporte
49.2 mm
Diámetro del agujero del tornillo de fijación
28 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
16.5 N·m
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
32.6 mm
Tamaño de llave hexagonal para tornillo de fijación
4.763 mm
Tornillo de fijación
3/8-24 UNF
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
33 mm
Posición angular de la rosca del soporte
30 °
Posición axial de la rosca del soporte
2.8 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.113 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
9 mm
Altura de la ranura de fijación
49.2 mm
Altura del extremo de fijación
83.3 mm
Ancho de la pestaña en la que se suministran las ranuras guía
37.3 mm
Ancho de la ranura guía
17.5 mm
Distancia de la cara del extremo de fijación a la línea central del diámetro del asiento esférico
89.7 mm
Distancia entre los fondos de las ranuras guía
102 mm
Longitud de la ranura de fijación
19.1 mm
Longitud de la ranura guía
85.7 mm
Longitud del extremo de fijación
15.9 mm
