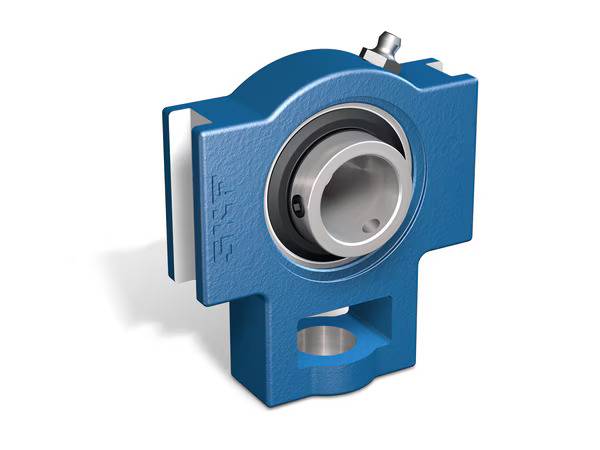

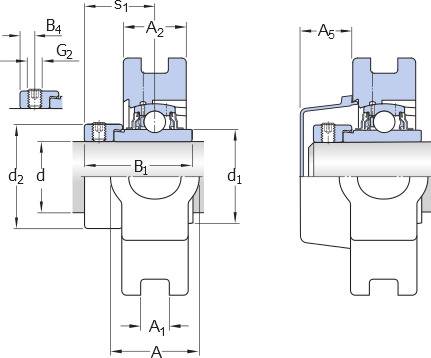

Ancho total
37.3 mm
Boquilla engrasadora
Con
Capacidad de carga dinámica básica
25.5 kN
Capacidad de carga estática básica
15.3 kN
Carga límite de fatiga
0.655 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Diámetro del agujero
34.925 mm
DIÁMETRO DEL EJE
34.925 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
1.59 kg
Recubrimiento
Sin
Tipo de sellado
Contacto estándar
Tipo de soporte
Tensores
Velocidad límite
5 300 r/min
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

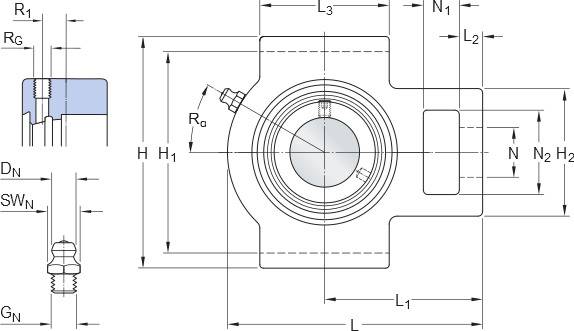

Altura total
102.4 mm
Longitud total
128.8 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈46.1 mm
Elemento de retención, aro interior
Anillo excéntrico
Ancho del rodamiento, total
51.1 mm
Ancho total del soporte
37.3 mm
Diámetro del agujero del tornillo de fijación
20.6 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
16.5 N·m
Ancho total del rodamiento
51.1 mm
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
32.3 mm
Diámetro exterior del anillo de fijación
51.1 mm
Tamaño de llave hexagonal para tornillo de fijación
4.763 mm
Tornillo de fijación
3/8-24 UNF
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
24.5 mm
Posición angular de la rosca del soporte
30 °
Posición axial de la rosca del soporte
1.8 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.113 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
6.75 mm
Altura de la ranura de fijación
37.3 mm
Altura del extremo de fijación
64.3 mm
Ancho de la pestaña en la que se suministran las ranuras guía
30.2 mm
Ancho de la ranura guía
13.5 mm
Distancia de la cara del extremo de fijación a la línea central del diámetro del asiento esférico
77.8 mm
Distancia entre los fondos de las ranuras guía
88.9 mm
Longitud de la ranura de fijación
15.9 mm
Longitud de la ranura guía
64.3 mm
Longitud del extremo de fijación
12.7 mm
