Juego axial normal máx.
0,08≈mm
Juego radial normal mín.
0≈mm
≈m
1 kg
Diámetro exterior anillo interior tolerancia inferior
-0,5≈mm
Diámetro exterior anillo interior tolerancia superior
0≈mm
Diámetro interior anillo exterior tolerancia inferior
0≈mm
Diámetro interior anillo exterior tolerancia superior
0,5≈mm
Juego axial normal mín.
0≈mm
Juego radial normal máx.
0,05≈mm
Tolerancia inferior diámetro del agujero
0≈mm
Tolerancia inferior diámetro exterior
-0,5≈mm
Tolerancia superior diámetro del agujero
0,5≈mm
Tolerancia superior diámetro exterior
0≈mm
C0r
110.000 N
Cr
124.000 N
Tmax
80 ｰC
tmin
-25 ｰC
c0a
295.000 N
ca
137.000 N

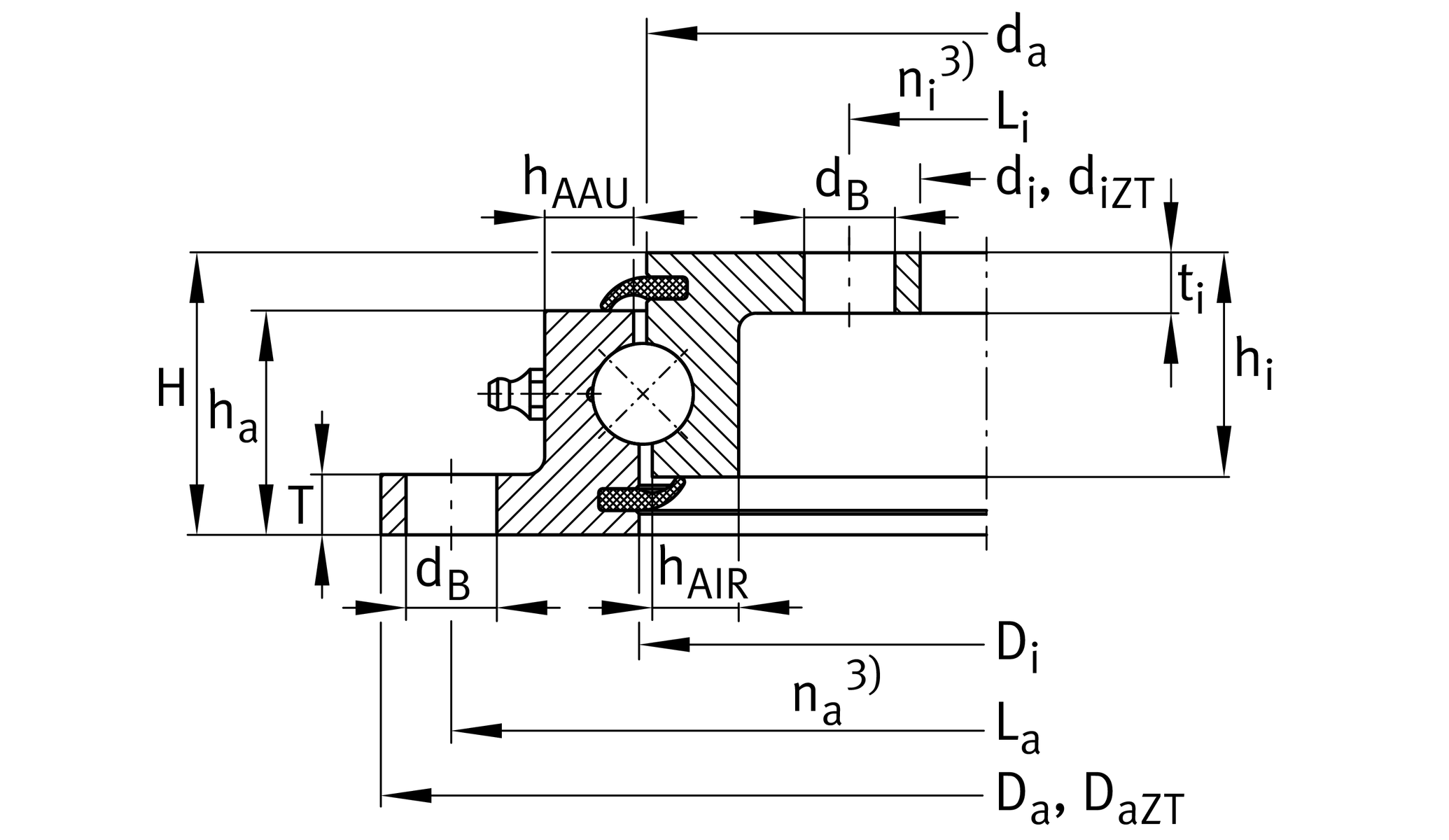

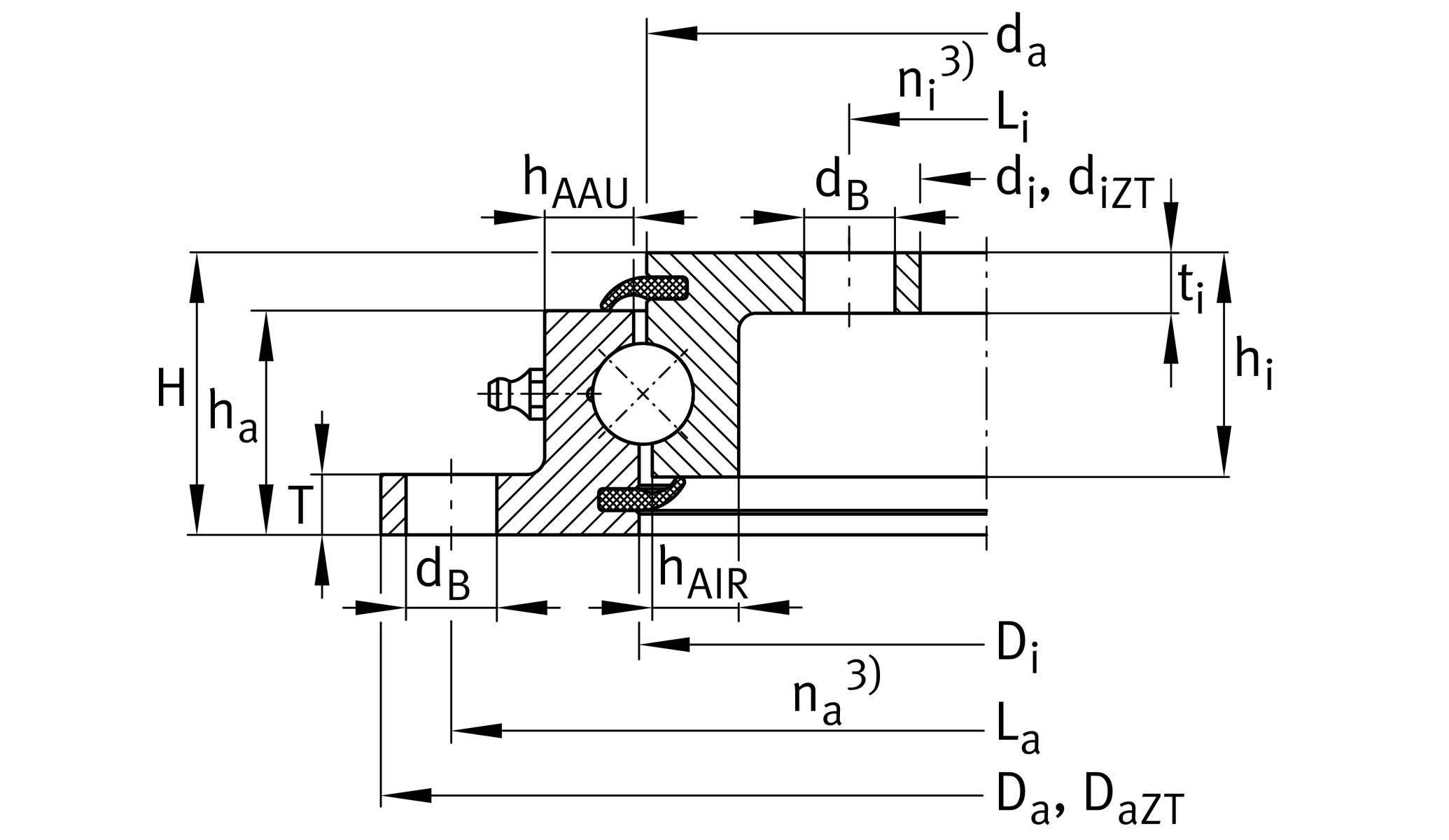

La
490 mm
Db
18 mm
da
412,5 mm
hi
44,5 mm
H
56 mm
T
12 mm
Fr zul
55.000 N
Li
332 mm
Di
304 mm
na
8
ni
12
Ha
20 mm
