Basado en la norma
ASME B1.20.1. ISO 5211
Caudal Kv tipo T en ángulo
3.7 m³/h
Certificación
CRN
Clase de resistencia a la corrosión CRC
4 - riesgo de corrosión muy alto
Código de material de la bola
14.408
Código de material del cuerpo
14.408
Código de material del eje
14.401
Conexión de las válvulas de proceso
3/4 NPT
Conformidad PWIS
VDMA24364-Zona III
Diámetro interior
16 mm
Diámetro nominal DN
20
Distribución de taladros para la brida
F04
Forma constructiva

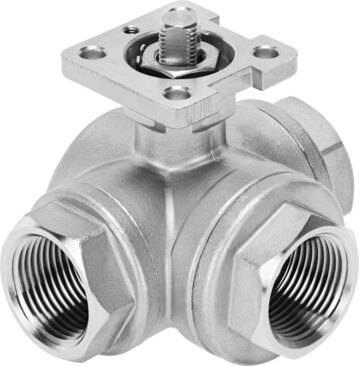

Válvula de bola de 3 vías. Agujero taladrado en T
Función de la válvula
03-feb
Indicador de posición de conmutación
Sentido de la ranura = sentido del flujo
Material de la bola
Fundición de acero
Material de la junta del asiento
PTFE
Material de las juntas
PTFE
Material del cuerpo
Fundición de acero
Material del eje
Acero inoxidable de alta aleación
Medio
Vapor. Aire comprimido según ISO 8573-1:2010 [-:-:-]. Gases inertes. Agua. Líquidos neutros
Momento de arranque con diferencia de presión nominal válvulas de proceso de asiento inclinado PN
14.3 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso del producto
1100 g
Posición de montaje
Cualquiera
Presión nominal válvulas de proceso de asiento inclinado PN
63
Principio de sellado
Blando
Protección antideflagrante
Zona 1 (ATEX). Zona 2 (ATEX). Zona 21 (ATEX). Zona 22 (ATEX)
Sentido de flujo
Reversible
Símbolo
991888
Temperatura del medio
-20 °C ... 200 °C
Tipo de accionamiento
Mecánico
Tipo de fijación
Instalación en la tubería
