Carrera
20 mm
Caudal Kv
14.5 m³/h
Certificación
CRN
Código de material del cuerpo de la válvula de proceso
1.4409
Código de material del cuerpo del accionamiento
1.4408
Conexión del cable
Manguito roscado G3/4 según DIN ISO 228
Conexión neumática
Rosca interior G1/8
Conformidad PWIS
VDMA24364-Zona III
Detección de posición
Con display mecánico

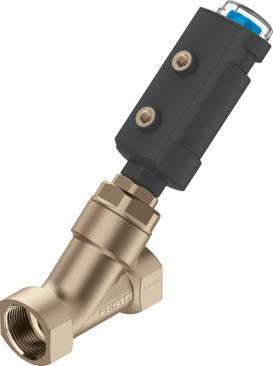

Forma constructiva
Válvula de asiento con actuador de émbolo
Función de control
Cerrado mediante la fuerza reducida del muelle, normalmente cerrado
Función de la válvula
2/2
Grado de protección
IP65
IP67
Material de la junta del asiento
PTFE
Material de la junta del husillo
PTFE
Material de la tapa
Fundición de acero
Material de las juntas
FPM
Material del cuerpo de la válvula
Fundición de acero
Material del cuerpo del accionamiento
Fundición de acero
Material del vástago
Acero inoxidable de alta aleación
Medio
Vapor
Gases inertes
Aire comprimido filtrado, grado de filtración de 200 µm
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Organismo que expide el certificado
TÜV 968/V 1039.01/20
Peso del producto
3155 g
PFD
5.95E-4
PFH
1.36E-7
Posición de montaje
Cualquiera
Presión de funcionamiento
72.5 psi ... 145 psi
Presión del fluido
0 MPa ... 1.6 MPa
Presión del medio
0 bar ... 16 bar
Protección antideflagrante
Zona 1 (ATEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 22 (ATEX)
Regulación del medio
Funcionamiento ON/OFF
Safety Integrity Level (SIL)
SIL 2
Sentido de flujo
Por encima del asiento de la válvula, para medios gaseosos
Símbolo
00995586
Tamaño del actuador
75 mm
Temperatura ambiente
0 °C ... 60 °C
Temperatura de almacenamiento
-10 °C ... 60 °C
Temperatura del medio
-10 °C ... 180 °C
Tipo de accionamiento
Neumático
Tipo de control
Con control externo
Tipo de fijación
Instalación en la tubería
Tipo de reposición
Muelle mecánico
Uso en exteriores
Lugares de trabajo protegidos contra la intemperie, clase C1 según IEC 60654-1
Viscosidad máx.
600 mm²/s
