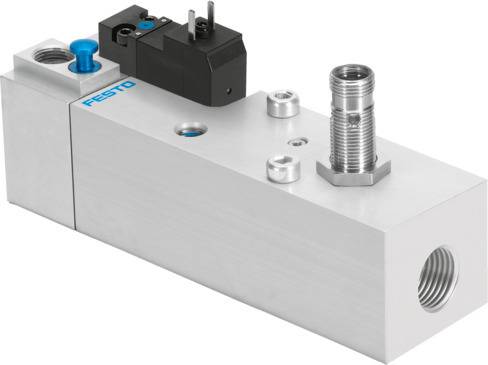

Accionamiento manual auxiliar
Con enclavamiento
Autoreposición mediante señal eléctrica
Alimentación del aire de pilotaje
Interno
Anchura
40 mm
Aptitud para vacío
No
Caudal nominal normal de alimentación de aire
3000 l/min
Caudal nominal normal, descarga de aire
3300 l/min
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión eléctrica
Plug-in
Conexión neumática 3
G1/2
Conformidad PWIS
VDMA24364-B1/B2-L
Control eléctrico
Bus de campo
Detección de la posición de conmutación
por presostato, estado a descarga
Fluctuaciones de tensión admisibles
+/- 10 %
Forma constructiva
Corredera del émbolo
Función de la válvula
Formación de presión
Escape de aire
Función del elemento de conmutación
Normalmente cerrado
Grado de protección
IP65
Humedad relativa del aire
Máx. 90 % a 40 °C
Impulso de control positivo máximo con señal 0
2000 µs
Indicación del estado de señal
Led amarillo, accionamiento de la válvula
Led verde, presostato, estado a descarga
Longitud
155 mm
Material de las juntas
HNBR
NBR
Material de los tornillos
Acero, galvanizado
Material del cuerpo
Aleación de aluminio forjado
Máx. impulso de prueba negativo con señal 1
1200 µs
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
MTTF, componente parcial
452 años, presostato
Nota sobre el caudal nominal normal de alimentación de aire
MPA: 1200 l/min
VTSA: 3000 l/min
Nota sobre el caudal nominal normal de descarga de aire
MPA: 1600 l/min
VTSA: 3300 l/min
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Funcionamiento con lubricación imposible
Nota sobre la dinamización forzada
Frecuencia de conmutación mínima 1/mes
Patrón uniforme
41 mm
Peso del producto
466 g
Posición de montaje
Cualquiera
Presión de conmutación
No regulable
Punto de conmutación entre 50 - 75 % de la presión de funcionamiento
Presión de control MPa
0.3 MPa ... 1 MPa
Presión de funcionamiento
3 bar ... 10 bar
Presión de mando
3 bar ... 10 bar
Principio de sellado
Blando
Punto de conexión
0.2 bar
Punto de conexión máx.
0.3 bar
Punto de desconexión mín.
0.05 bar
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Sentido de flujo
No reversible
Símbolo
00997590
Superposición
Superposición negativa
Tamaño de válvula
40 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Temperatura del medio
-5 °C ... 50 °C
Tensión nominal de funcionamiento DC
24 V
Tiempo de conexión
100%
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
Tipo de fijación
En placa base
Tipo de reposición
Muelle mecánico
Valores característicos de las bobinas
24 V DC: 1,6 W
