Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
UNP
Peso neto del producto
0.0714 kg
Sistema de unidades
Pulgada
Desviación límite inferior
0 mm
Desviación límite superior
0.1 mm

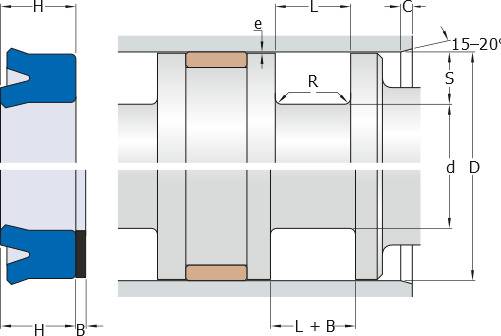

Radio de ranura
max. max.0.81 mm
Ancho de la ranura adicional
22.21 mm
Ancho de la ranura del pistón
17.46 mm
Ancho nominal del sello
15.88 mm
Desempeño reducido límite de temperatura inferior
min. min.-40 °C
Desempeño reducido límite de temperatura superior
max. max.120 °C
Diámetro de la ranura del pistón
139.7 mm
Diámetro del agujero del cilindro
158.75 mm
Elemento de sellado primario
Polyurethane (TPU U-1023)
Longitud de chaflán de entrada
min. min.9.53 mm
Límite de presión, máximo
35 N/mm²
Límite de temperatura de funcionamiento inferior
min. min.-30 °C
Límite de temperatura de funcionamiento superior
max. max.110 °C
Límite de temperatura extremo inferior
min. min.-60 °C
Límite de temperatura extremo superior
max. max.130 °C
Presión
max. max.350 bar
Profundidad radial
9.53 mm
Huelgo de extrusión a
0.51 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Velocidad a presión ≤
1 m/s
