Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
UNP
Peso neto del producto
0.032 kg
Sistema de unidades
Sistema métrico
Desviación límite inferior
0 mm
Desviación límite superior
0.087 mm

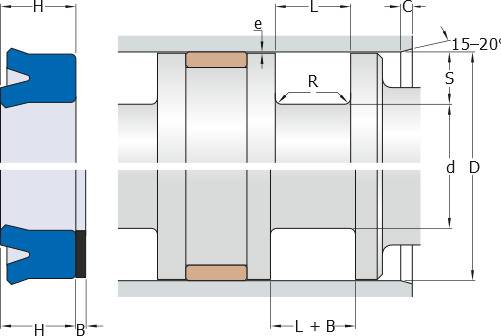

Radio de ranura
max. max.0.75 mm
Ancho de la ranura adicional
15.2 mm
Ancho de la ranura del pistón
13.2 mm
Ancho nominal del sello
12 mm
Clase de tolerancia para diámetro de agujero del cilindro
H9
Clase de tolerancia para diámetro de ranura del pistón
h9
Desempeño reducido límite de temperatura inferior
min. min.-40 °C
Desempeño reducido límite de temperatura superior
max. max.120 °C
Diámetro de la ranura del pistón
70 mm
Diámetro del agujero del cilindro
90 mm
Elemento de sellado primario
Polyurethane (TPU U-1029)
Longitud de chaflán de entrada
min. min.7 mm
Límite de presión, máximo
35 N/mm²
Límite de temperatura de funcionamiento inferior
min. min.-30 °C
Límite de temperatura de funcionamiento superior
max. max.110 °C
Límite de temperatura extremo inferior
min. min.-60 °C
Límite de temperatura extremo superior
max. max.130 °C
Presión
max. max.350 bar
Profundidad radial
10 mm
Huelgo de extrusión a
0.55 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Velocidad a presión ≤
1 m/s
