Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
UNP
Peso neto del producto
0.0369 kg
Sistema de unidades
Sistema métrico
Desviación límite inferior
0 mm
Desviación límite superior
0.1 mm

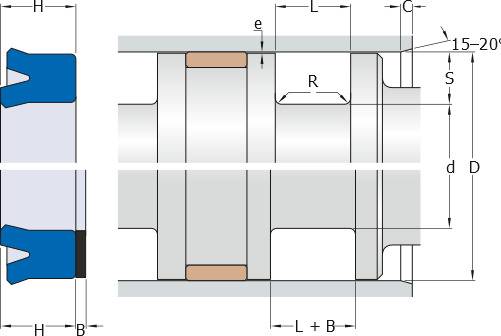

Radio de ranura
max. max.0.5 mm
Ancho de la ranura adicional
12 mm
Ancho de la ranura del pistón
10 mm
Ancho nominal del sello
9 mm
Clase de tolerancia para diámetro de agujero del cilindro
H9
Clase de tolerancia para diámetro de ranura del pistón
h9
Desempeño reducido límite de temperatura inferior
min. min.-40 °C
Desempeño reducido límite de temperatura superior
max. max.120 °C
Diámetro de la ranura del pistón
145 mm
Diámetro del agujero del cilindro
160 mm
Elemento de sellado primario
Polyurethane (TPU U-1029)
Longitud de chaflán de entrada
min. min.7 mm
Límite de presión, máximo
35 N/mm²
Límite de temperatura de funcionamiento inferior
min. min.-30 °C
Límite de temperatura de funcionamiento superior
max. max.110 °C
Límite de temperatura extremo inferior
min. min.-60 °C
Límite de temperatura extremo superior
max. max.130 °C
Presión
max. max.350 bar
Profundidad radial
7.5 mm
Huelgo de extrusión a
0.5 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Velocidad a presión ≤
1 m/s
