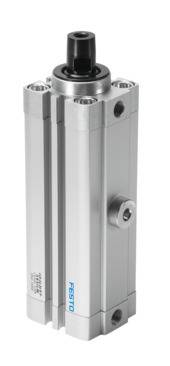

Carrera total
32 mm
Diámetro del émbolo
20 mm
Rosca del vástago
M6
Ángulo de giro
90 grados +/- 3 grados
Carrera de sujeción
20 mm
Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Posición de montaje
Cualquiera
Forma constructiva
Émbolo
Vástago
Camisa del cilindro
Detección de posición
Para sensor de proximidad
Sentido de giro
Izquierda
Símbolo
00991217
Presión de funcionamiento
2 bar ... 10 bar
Modo de funcionamiento
Doble efecto
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conformidad PWIS
VDMA24364-B2-L
Temperatura ambiente
-10 °C ... 80 °C
Fuerza de apriete efectiva con 2 bar
35 N
Fuerza de apriete efectiva con 4 bar
73 N
Fuerza de apriete efectiva con 6 bar
109 N
Par de apriete máx. del tornillo del dedo de fijación
12 Nm
Fuerza de apriete teórica con 6 bar
121 N
Peso del producto
385 g
Tipo de fijación
Con taladro pasante
Con rosca interior
Con accesorios
Conexión neumática
M5
Material tornillos con collar
Acero
Galvanizado
Material de la tapa
Aleación de forja de aluminio
Recubierto
Material de las juntas
NBR
TPE-U (PU)
Material del cuerpo
Anodizado deslizante
Material del vástago
Acero inoxidable de alta aleación
Material de la camisa del cilindro
Aleación de aluminio forjado
Anodizado deslizante
