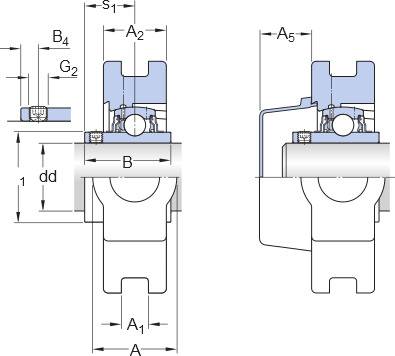

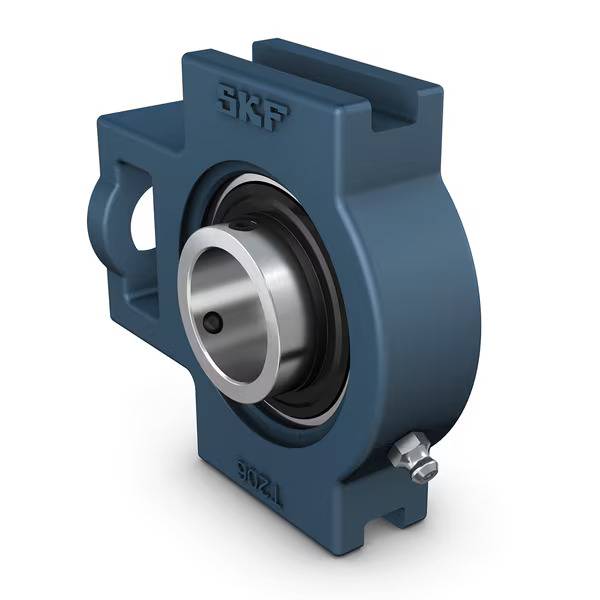

Ancho total
70 mm
Boquilla engrasadora
Con
Capacidad de carga dinámica básica
57.2 kN
Capacidad de carga estática básica
40 kN
Carga límite de fatiga
1.7 kN
Diámetro del agujero
65 mm
DIÁMETRO DEL EJE
65 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
6.7 kg
Recubrimiento
Sin
Tipo de sellado
Contacto estándar
Tipo de soporte
Tensores
Velocidad límite
2 350 r/min
Ancho del aro interior
68.3 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

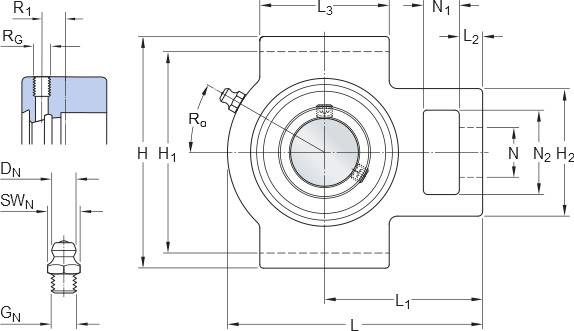

Altura total
167 mm
Longitud total
225 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈82.5 mm
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
68.3 mm
Ancho total del soporte
70 mm
Diámetro del agujero del tornillo de fijación
41 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
16.5 N·m
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
42.9 mm
Tamaño de llave hexagonal para tornillo de fijación
5 mm
Tornillo de fijación
M10x1
Diámetro de la cabeza esférica de la boquilla engrasadora
6.589 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
39 mm
Posición angular de la rosca del soporte
30 °
Posición axial de la rosca del soporte
5 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.11 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
10 mm
Altura de la ranura de fijación
70 mm
Altura del extremo de fijación
111 mm
Ancho de la pestaña en la que se suministran las ranuras guía
44 mm
Ancho de la ranura guía
26 mm
Distancia de la cara del extremo de fijación a la línea central del diámetro del asiento esférico
137 mm
Distancia entre los fondos de las ranuras guía
151 mm
Longitud de la ranura de fijación
32 mm
Longitud de la ranura guía
121 mm
Longitud del extremo de fijación
21 mm
