Altura del centro (soporte de pie)
95.2 mm
Altura del pie
34.5 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
83.2 kN
Capacidad de carga estática básica
64 kN
Carga límite de fatiga
2.5 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-02
Distancia del centro entre los agujeros para tornillos
247 mm
Distancia entre los tornillos de fijación
247 mm
Diámetro de los tornillos de fijación
20 mm
Diámetro del agujero
80 mm
DIÁMETRO DEL EJE
80 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
12 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

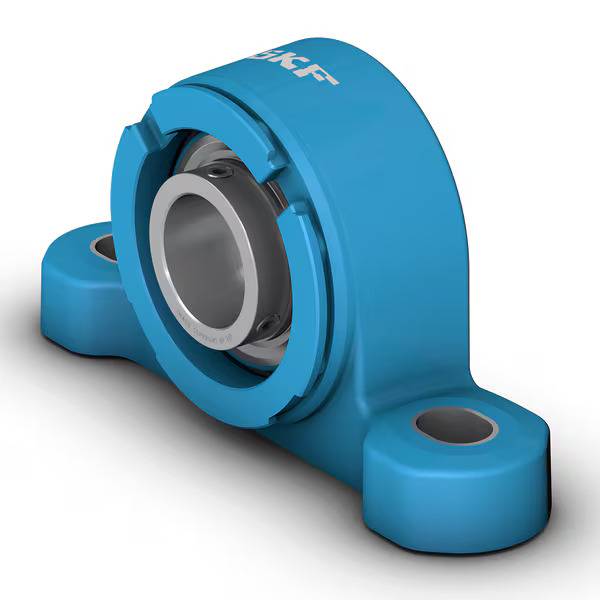

Tipo de soporte
Pillow block, normal base
Velocidad límite
1 800 r/min
Ancho del aro interior
85.7 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
189 mm
Longitud total
310.5 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈105 mm
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
35 mm
Ancho del rodamiento, total
85.7 mm
Ancho total del soporte
83 mm
Diámetro del agujero del tornillo de fijación
25 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
28.5 N·m
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
51.6 mm
Tamaño de llave hexagonal para tornillo de fijación
6.08 mm
Tornillo de fijación
M12x1.5
Altura del centro del asiento esférico
95.2 mm
Ancho de la base
83 mm
Ancho superior
48 mm
Distancia máxima entre los tornillos de fijación
max. max.257 mm
Distancia mínima entre los tornillos de fijación
min. min.237 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.589 mm
Diámetro recomendado para los tornillos de fijación, mm
20 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.75 in
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
5 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.11 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
12 mm
