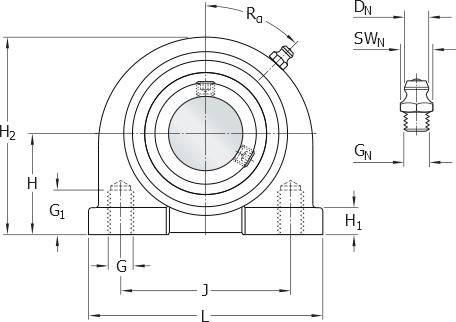

Altura del centro (soporte de pie)
30.2 mm
Altura del pie
11 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
12.7 kN
Capacidad de carga estática básica
6.55 kN
Carga límite de fatiga
0.28 kN
Distancia del centro entre los agujeros para tornillos
52 mm
Diámetro del agujero
20 mm
DIÁMETRO DEL EJE
20 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.519 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Roscado
Tipo de sellado
Contacto estándar
Tipo de soporte
Pillow block, short base
Velocidad límite
6 500 r/min
Ancho del aro interior
31 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
62 mm
Longitud total
76 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈28.2 mm
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
31 mm
Ancho total del soporte
34 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
4 N·m
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
18.3 mm
Tamaño de llave hexagonal para tornillo de fijación
3 mm
Tornillo de fijación
M6x0.75
Altura del centro del asiento esférico
30.2 mm
Ancho de la base
34 mm
Ancho superior
18 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.6 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
2 mm
Rosca de la boquilla engrasadora
1/4-28 UNF
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7.94 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
4.5 mm
Longitud de la rosca
13 mm
Rosca para tornillos de fijación
M10
