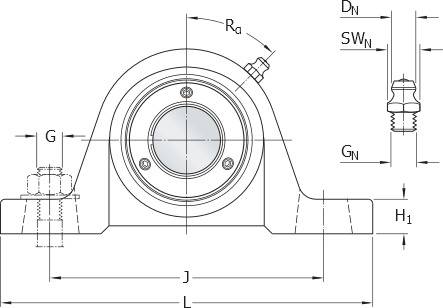

Altura del centro (soporte de pie)
36.5 mm
Altura del pie
16 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
14 kN
Capacidad de carga estática básica
7.8 kN
Carga límite de fatiga
0.335 kN
Distancia del centro entre los agujeros para tornillos
105 mm
Distancia entre los tornillos de fijación
105 mm
Diámetro de los tornillos de fijación
10 mm
Diámetro del agujero
25 mm
DIÁMETRO DEL EJE
25 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.758 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

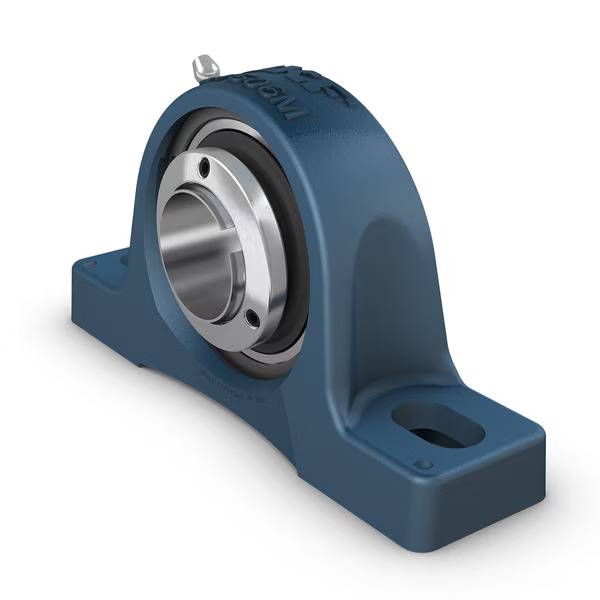

Tipo de soporte
Pillow block, normal base
Velocidad límite
5 850 r/min
Ancho del aro interior
34.1 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
70.5 mm
Longitud total
139.5 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈33.74 mm
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
18 mm
Ancho del rodamiento, total
34.1 mm
Ancho total del soporte
38 mm
Diámetro del agujero del tornillo de fijación
13 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
4 N·m
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
19.8 mm
Tamaño de llave hexagonal para tornillo de fijación
3 mm
Tornillo de fijación
M6x0.75
Altura del centro del asiento esférico
36.5 mm
Ancho de la base
38 mm
Ancho superior
23 mm
Distancia máxima entre los tornillos de fijación
max. max.110 mm
Distancia mínima entre los tornillos de fijación
min. min.100 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.6 mm
Diámetro recomendado para los tornillos de fijación, mm
10 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.375 in
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
1.5 mm
Rosca de la boquilla engrasadora
1/4-28 UNF
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7.94 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
5 mm
