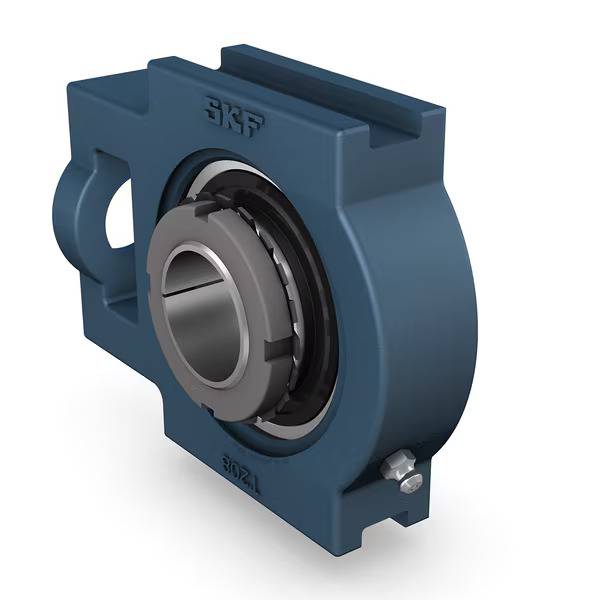

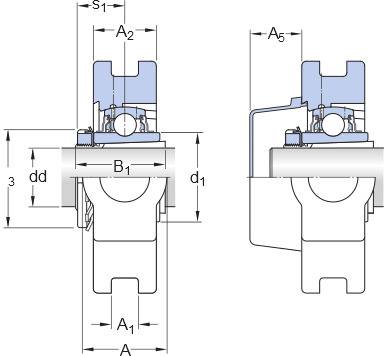

Ancho total
64 mm
Boquilla engrasadora
Con
Capacidad de carga dinámica básica
43.6 kN
Capacidad de carga estática básica
29 kN
Carga límite de fatiga
1.25 kN
Código UNSPSC
31171536.0
Código eClass
23-05-08-02
Diámetro del agujero
55 mm
DIÁMETRO DEL EJE
55 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
4.1 kg
Recubrimiento
Sin
Tipo de sellado
Contacto estándar
Tipo de soporte
Tensores
Velocidad límite
3 600 r/min
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

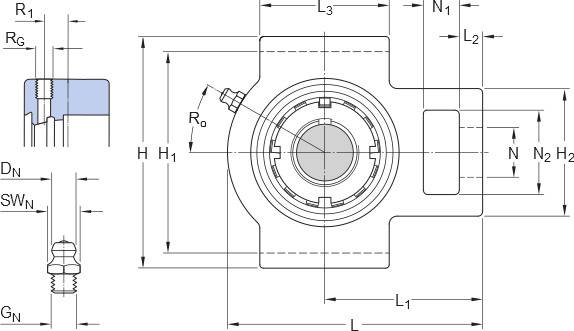

Altura total
146 mm
Longitud total
171 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈69.06 mm
Elemento de retención, aro interior
Anillo excéntrico
Ancho del rodamiento, total
48.4 mm
Ancho total del soporte
64 mm
Diámetro del agujero del tornillo de fijación
35 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
16.5 N·m
Ancho total del rodamiento
48.4 mm
Cumplimiento con el estándar
ISO
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
35.9 mm
Diámetro exterior del anillo de fijación
74.5 mm
Tamaño de llave hexagonal para tornillo de fijación
5 mm
Tornillo de fijación
M10x1
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
33.5 mm
Posición angular de la rosca del soporte
30 °
Posición axial de la rosca del soporte
5 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Rozante en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
7.9 mm
Altura de la ranura de fijación
64 mm
Altura del extremo de fijación
102 mm
Ancho de la pestaña en la que se suministran las ranuras guía
41 mm
Ancho de la ranura guía
27 mm
Distancia de la cara del extremo de fijación a la línea central del diámetro del asiento esférico
106 mm
Distancia entre los fondos de las ranuras guía
130 mm
Longitud de la ranura de fijación
25 mm
Longitud de la ranura guía
95 mm
Longitud del extremo de fijación
19 mm
