Ancho total
49 mm
Boquilla engrasadora
Con
Código UNSPSC
31171536.0
Código eClass
23-05-08-02
Material
Fundición
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
1.71 kg
Recubrimiento
Sin
Tapa lateral
ECY 208

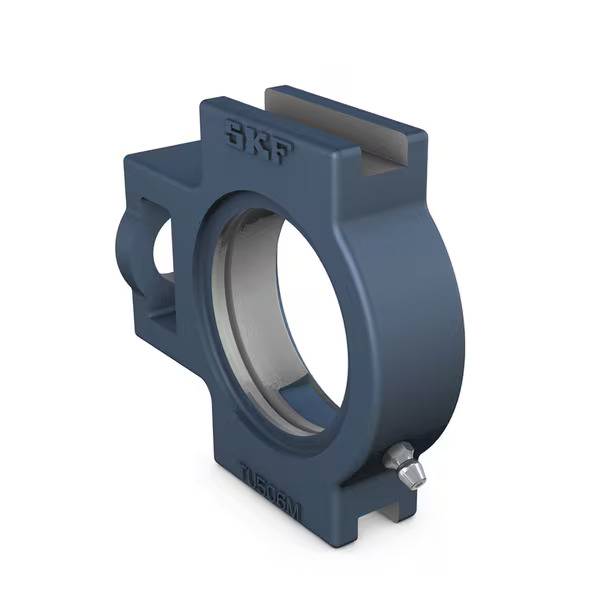

Tipo de soporte
Tensores

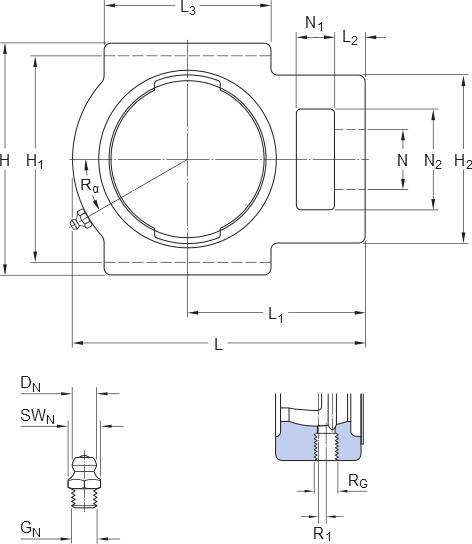

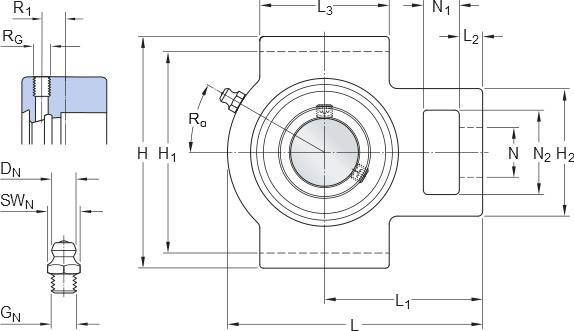

Altura total
115 mm
Longitud total
145 mm
Ancho total del soporte
49 mm
Diámetro del agujero del tornillo de fijación
29 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Parte que sobresale de la tapa lateral
24 mm
Posición angular de la rosca del soporte
30 °
Posición axial de la rosca del soporte
4 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Diámetro del asiento esférico
80 mm
Altura de la ranura de fijación
50 mm
Altura del extremo de fijación
83 mm
Distancia de la cara del extremo de fijación a la línea central del diámetro del asiento esférico
88 mm
Longitud de la ranura de fijación
19 mm
Longitud del extremo de fijación
15 mm
Ancho de la pestaña en la que se suministra la ranura de colocación
33 mm
Ancho de la ranura de colocación
17.5 mm
Distancia entre los fondos de la ranura de colocación
101 mm
Longitud de la ranura de colocación
83 mm
