Ancho total
34 mm
Boquilla engrasadora
Con
Código UNSPSC
31171536.0
Código eClass
23-05-08-02
Material
Fundición
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.667 kg
Recubrimiento
Sin
Tapa lateral
ECY 205
Tipo de soporte
Tensores

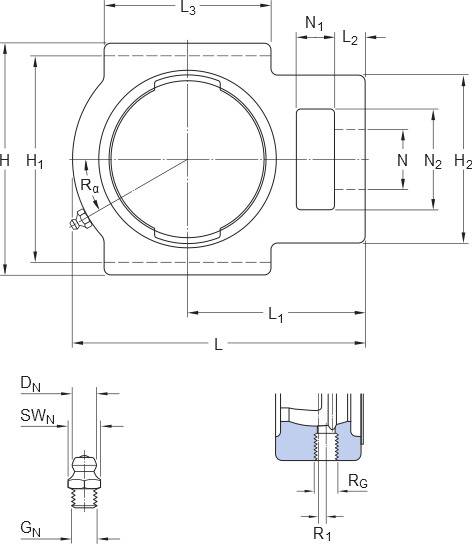

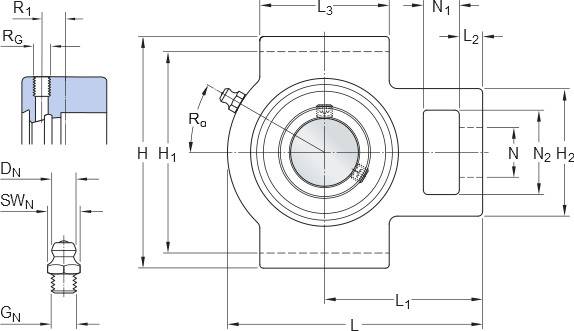

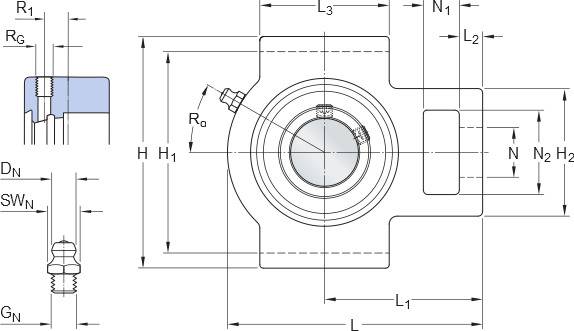

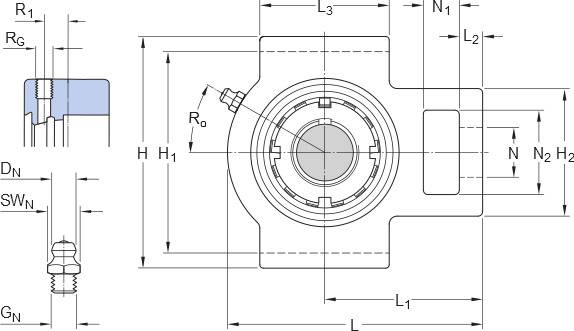

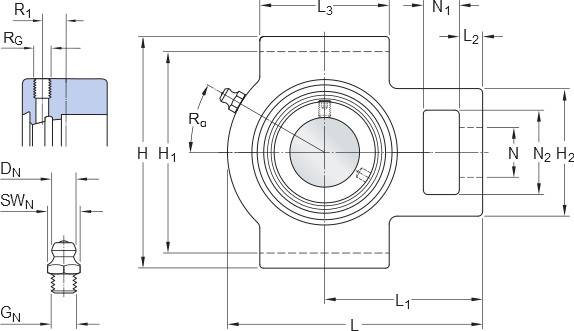

Altura total
91 mm
Longitud total
100 mm
Ancho total del soporte
34 mm
Diámetro del agujero del tornillo de fijación
19 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Parte que sobresale de la tapa lateral
19 mm
Posición angular de la rosca del soporte
30 °
Posición axial de la rosca del soporte
2 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Diámetro del asiento esférico
52 mm
Altura de la ranura de fijación
33 mm
Altura del extremo de fijación
53 mm
Distancia de la cara del extremo de fijación a la línea central del diámetro del asiento esférico
64 mm
Longitud de la ranura de fijación
16 mm
Longitud del extremo de fijación
10 mm
Ancho de la pestaña en la que se suministra la ranura de colocación
25 mm
Ancho de la ranura de colocación
13.5 mm
Distancia entre los fondos de la ranura de colocación
76 mm
Longitud de la ranura de colocación
52 mm
