Ancho total
37 mm
Boquilla engrasadora
Con
Capacidad de carga dinámica básica
19.5 kN
Capacidad de carga estática básica
11.2 kN
Carga límite de fatiga
0.475 kN
Código UNSPSC
31171536.0
Código eClass
23-05-08-02
Diámetro del agujero
30 mm
DIÁMETRO DEL EJE
30 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
1.22 kg
Recubrimiento
Sin
Tipo de sellado
Contacto estándar
Tipo de soporte
Tensores
Velocidad límite
6 300 r/min
Ancho del aro interior
38.1 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

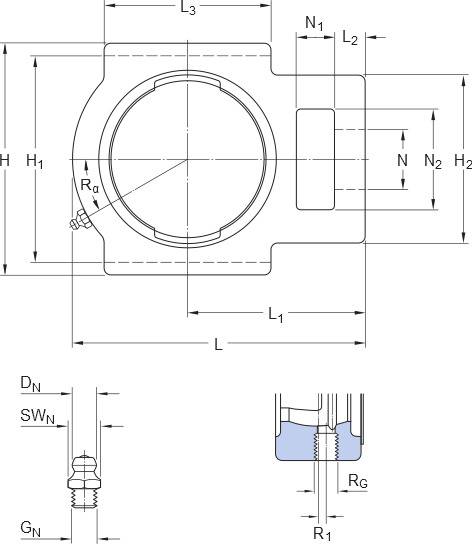

Altura total
104 mm
Longitud total
114 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈39.7 mm
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
38.1 mm
Ancho total del soporte
37 mm
Diámetro del agujero del tornillo de fijación
22 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
4 N·m
Cumplimiento con el estándar
ISO
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
22.2 mm
Tamaño de llave hexagonal para tornillo de fijación
3 mm
Tornillo de fijación
M6x0.75
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
21 mm
Posición angular de la rosca del soporte
30 °
Posición axial de la rosca del soporte
3.5 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
5 mm
Altura de la ranura de fijación
37 mm
Altura del extremo de fijación
56 mm
Ancho de la pestaña en la que se suministran las ranuras guía
28 mm
Ancho de la ranura guía
13.5 mm
Distancia de la cara del extremo de fijación a la línea central del diámetro del asiento esférico
70 mm
Distancia entre los fondos de las ranuras guía
89 mm
Longitud de la ranura de fijación
16 mm
Longitud de la ranura guía
57 mm
Longitud del extremo de fijación
10 mm
