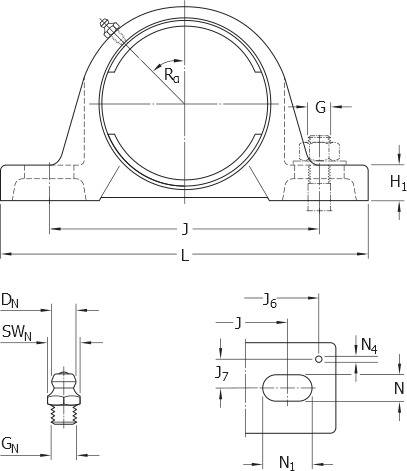

Altura del centro (soporte de pie)
42.9 mm
Altura del pie
16 mm
Ancho del agujero del tornillo de fijación
17 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Código UNSPSC
31171536.0
Código eClass
23-05-16-02
Distancia del centro entre los agujeros para tornillos
118 mm
Distancia entre los tornillos de fijación
118 mm
Material
Fundición
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.805 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano

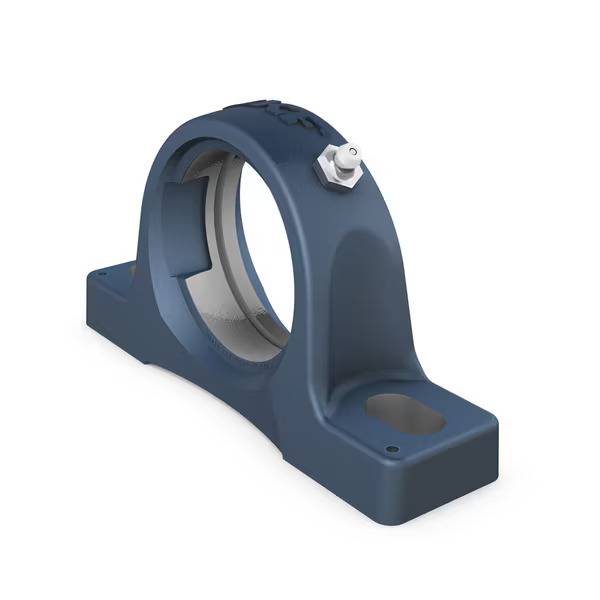

Tipo de soporte
Pillow block, normal base
Altura total
82 mm
Distancia entre fijas de situación
155 mm
Longitud total
165 mm
Longitud del agujero del tornillo de fijación
24 mm
Ancho total del soporte
42 mm
Desplazamiento axial de las fijas de situación
15 mm
Altura del centro del asiento esférico
42.9 mm
Ancho de la base
42 mm
Ancho superior
27 mm
Distancia máxima entre los tornillos de fijación
max. max.125 mm
Distancia mínima entre los tornillos de fijación
min. min.111 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Diámetro recomendado para las fijas de situación
4 mm
Diámetro recomendado para los tornillos de fijación, mm
14 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.5625 in
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
3 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Diámetro del asiento esférico
62 mm
