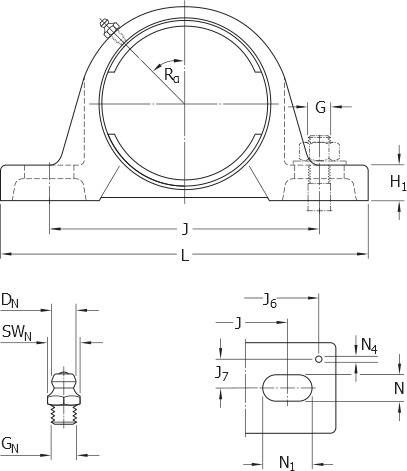

Altura del centro (soporte de pie)
33.3 mm
Altura del pie
14 mm
Ancho del agujero del tornillo de fijación
13 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Código UNSPSC
31171536.0
Código eClass
23-05-16-02
Distancia del centro entre los agujeros para tornillos
97 mm
Distancia entre los tornillos de fijación
97 mm
Material
Fundición
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.413 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano

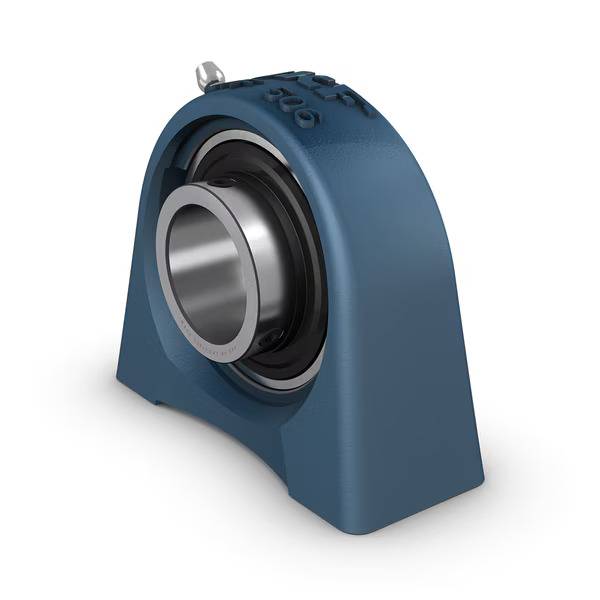

Tipo de soporte
Pillow block, normal base
Altura total
64.5 mm
Distancia entre fijas de situación
118 mm
Longitud total
127 mm
Longitud del agujero del tornillo de fijación
21 mm
Ancho total del soporte
34 mm
Desplazamiento axial de las fijas de situación
12.5 mm
Altura del centro del asiento esférico
33.3 mm
Ancho de la base
34 mm
Ancho superior
23 mm
Distancia máxima entre los tornillos de fijación
max. max.105 mm
Distancia mínima entre los tornillos de fijación
min. min.89 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Diámetro recomendado para las fijas de situación
2 mm
Diámetro recomendado para los tornillos de fijación, mm
10 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.375 in
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
2 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Diámetro del asiento esférico
47 mm
