Altura del centro (soporte de pie)
135 mm
Altura del centro del asiento del rodamiento
135 mm
Altura del pie
45 mm
Ancho del agujero del tornillo de fijación
22 mm
Ancho del asiento del rodamiento
50 mm
Ancho total
170 mm
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Aceite
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
70 mm
Distancia del centro entre los agujeros para tornillos
290 mm
Distancia entre los tornillos de fijación
290 mm
Diámetro de los tornillos de fijación
20 mm
Diámetro del asiento del rodamiento
160 mm
Material, soporte
Fundición
Nivel de aceite
min. min.48 mm
Par de apriete recomendado para pernos de tapa
80 N·m
Peso neto del producto
28.1 kg
Tipo de sello del soporte para rodamientos
Sello de aceite
Tipo de soporte
Soporte de pie
Altura total
245 mm
Ancho del pie
120 mm
Carga de rotura a ángulo de carga de 120°
250 kN
Carga de rotura a ángulo de carga de 150°
230 kN
Carga de rotura a ángulo de carga de 180°
300 kN
Carga de rotura a ángulo de carga de 55°
900 kN
Carga de rotura a ángulo de carga de 90°
350 kN
Carga de rotura, axial
120 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
440 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
250 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
220 kN
Distancia entre fijas de situación
320 mm
Diámetro de las fijas de situación
max. max.8 mm
Diámetro recomendado para los tornillos de fijación
20 mm
Longitud total
360 mm
Par de apriete recomendado para tornillos de fijación
385 N·m
Tamaño de cáncamo
M12
Tamaño de pernos de tapa
M12x80
Altura de posición de salida de aceite
22 mm
Altura, incluido el cáncamo
298 mm
Distancia de la línea central del soporte a la entrada de aceite, tapa del soporte
50 mm
Distancia entre salidas de aceite en la base del soporte
128 mm
Longitud del agujero del tornillo de fijación
28 mm
Soporte

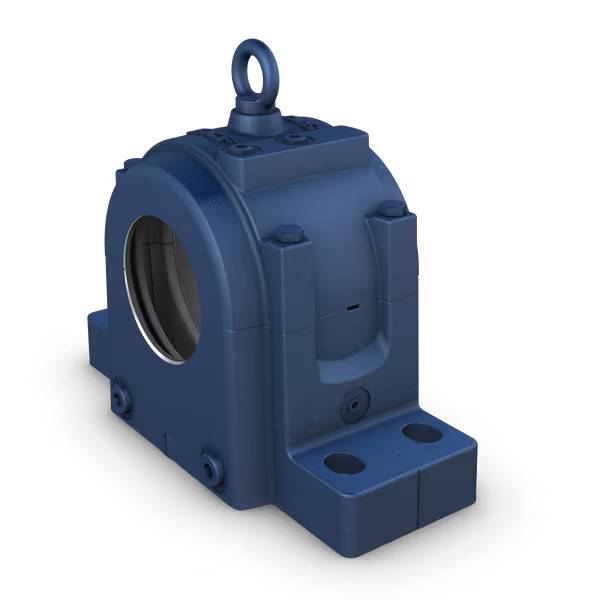

SONL 218-518
Llenado de aceite
max. max.0.3 l
