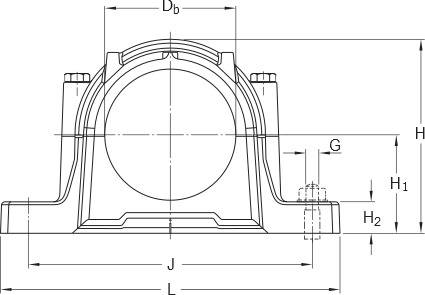

Altura del centro (soporte de pie)
112 mm
Altura del centro del asiento del rodamiento
112 mm
Altura del pie
40 mm
Ancho del agujero del tornillo de fijación
26 mm
Ancho del asiento del rodamiento
70 mm
Ancho total
160 mm
Boquilla engrasadora
AH 1/8-27 PTF
Cantidad de agujeros para tornillos de fijación
2.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros para tornillos
320 mm
Distancia entre los tornillos de fijación
320 mm
Diámetro de los tornillos de fijación
24 mm
Diámetro del agujero
157.5 mm
Diámetro del asiento del rodamiento
180 mm
Initial grease fill, 20%
250 g
Llenado inicial de grasa, 40%
450 g
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
17.7 kg
Tipo de sello del soporte para rodamientos
Sin

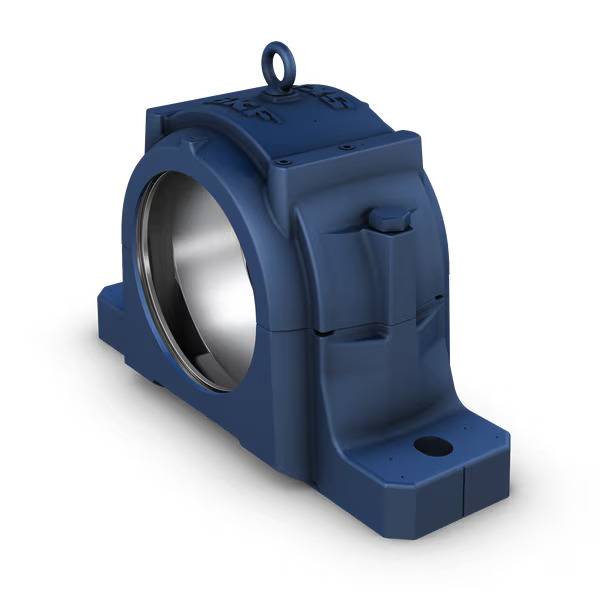

Tipo de soporte
Soporte de pie
Altura total
218 mm
Ancho de la ranura del sello
6 mm
Ancho del pie
110 mm
Carga de rotura a ángulo de carga de 120°
230 kN
Carga de rotura a ángulo de carga de 150°
210 kN
Carga de rotura a ángulo de carga de 180°
260 kN
Carga de rotura a ángulo de carga de 55°
520 kN
Carga de rotura a ángulo de carga de 90°
310 kN
Carga de rotura, axial
90 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
620 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
360 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
310 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7

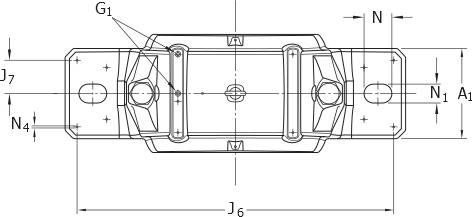

Distancia entre fijas de situación
348 mm
Diámetro de la ranura del sello
167.5 mm
Diámetro de las fijas de situación
max. max.8 mm
Inside width
130 mm
Longitud total
380 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Longitud del agujero del tornillo de fijación
32 mm
Ancho en diámetro del agujero
15 mm
Desplazamiento axial de las fijas de situación
39 mm
Appropriate attachment bolt, rec. tightening torque (mounting information)
665 N·m
Appropriate attachment bolt, size (mounting information)
24 mm
Cap bolt, rec. tightening torque (mounting information)
200 N·m
Cap bolt, size (mounting information)
M20x100
Distance to seal groove backface
10 mm
