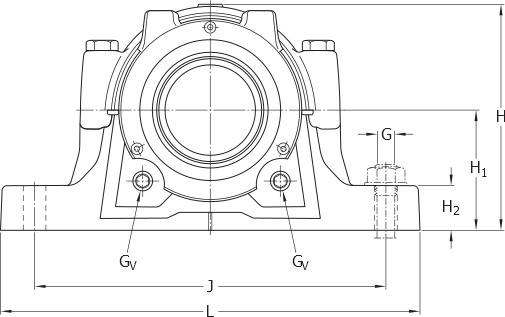

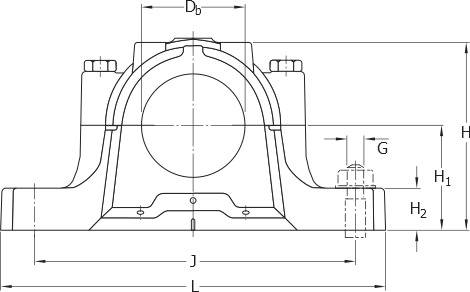

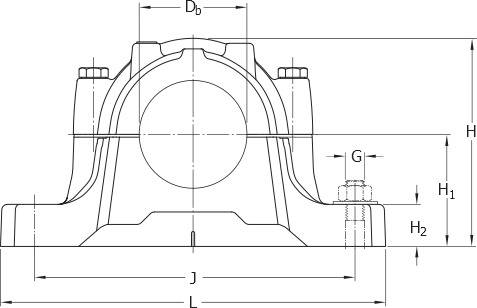

Altura del centro (soporte de pie)
100 mm
Altura del centro del asiento del rodamiento
100 mm
Altura del pie
35 mm
Ancho del agujero del tornillo de fijación
22 mm
Ancho del asiento del rodamiento
65 mm

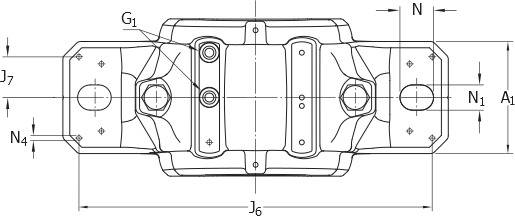

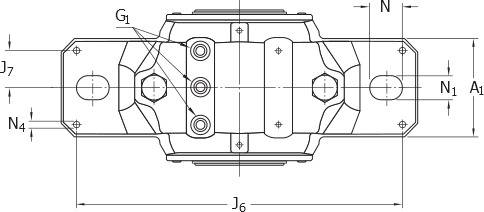

Ancho total
143 mm
Boquilla engrasadora
AH 1/8-27 PTF
Cantidad de agujeros para tornillos de fijación
2.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros para tornillos
290 mm
Distancia entre los tornillos de fijación
290 mm
Diámetro de los tornillos de fijación
20 mm
Diámetro del agujero
102.5 mm

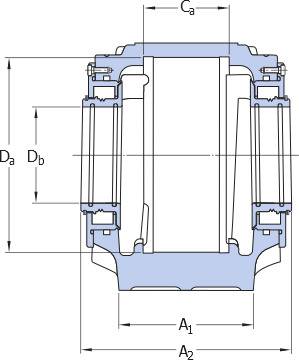

Diámetro del asiento del rodamiento
160 mm
Diámetro recomendado de los tornillos de fijación
20 mm
Initial grease fill, 20%
260 g
Llenado inicial de grasa, 40%
430 g
Material del soporte
Fundición de grafito esferoidal
Material, soporte
Fundición de grafito esferoidal
Peso neto del producto
12.8 kg
Tipo de sello del soporte para rodamientos
Sin

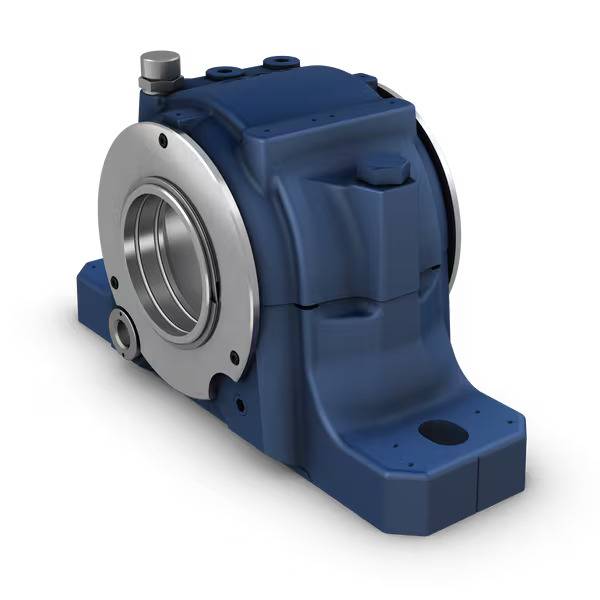

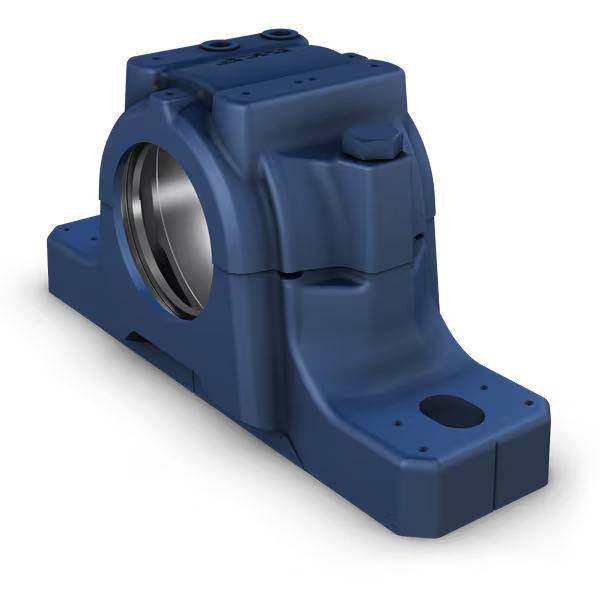

Tipo de soporte
Soporte de pie
Altura total
192 mm
Ancho de la ranura del sello
5 mm
Ancho del pie
100 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
774 kN
Carga de rotura a ángulo de carga de 120°
450 kN
Carga de rotura a ángulo de carga de 150°
387 kN
Carga de rotura a ángulo de carga de 180°
495 kN
Carga de rotura a ángulo de carga de 55°
990 kN
Carga de rotura a ángulo de carga de 90°
612 kN
Carga de rotura, axial
324 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
560 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
322 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
280 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia entre fijas de situación
317 mm
Diámetro de la ranura del sello
111 mm
Diámetro de las fijas de situación
max. max.8 mm
Longitud total
345 mm
Par de apriete para pernos de tapa
150 N·m
Par de apriete recomendado para tornillos de fijación
385 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de pernos de tapa
M16x90
Longitud del agujero del tornillo de fijación
28 mm
Ancho en diámetro del agujero
13 mm
Ancho interno entre ranuras del sello
113 mm
Desplazamiento axial de las fijas de situación
35 mm
Distancia a la cara posterior de la ranura del sello
9 mm
