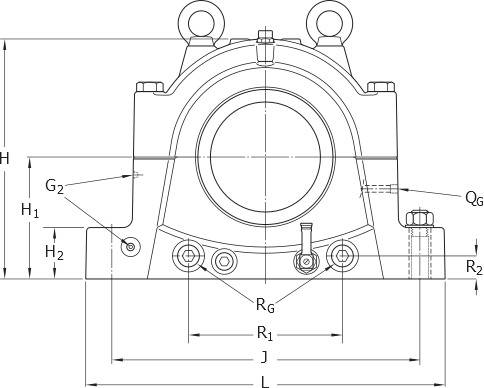

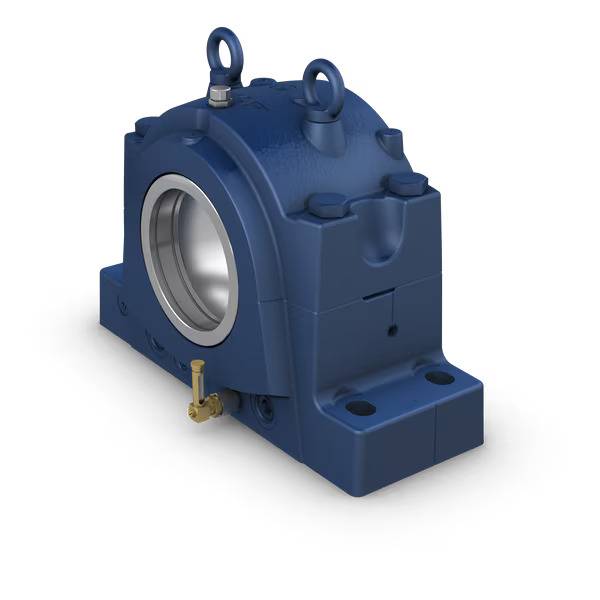

Altura del centro (soporte de pie)
260 mm
Altura del centro del asiento del rodamiento
260 mm
Altura del pie
100 mm

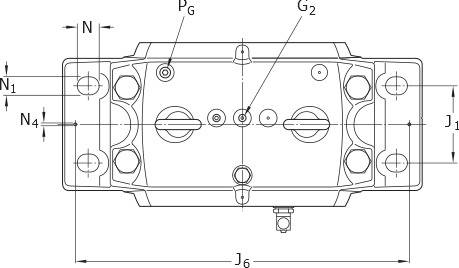

Ancho del agujero del tornillo de fijación
42 mm

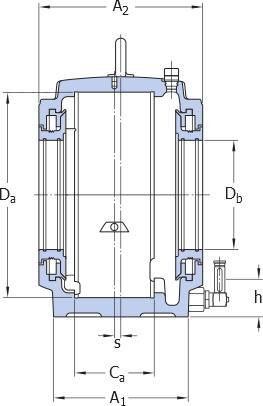

Ancho del asiento del rodamiento
164 mm
Ancho total
320 mm
Boquilla engrasadora
AH 1/8-27 PTF, M1 G 1/8
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
160 mm
Distancia del centro entre los agujeros para tornillos
650 mm
Distancia entre los tornillos de fijación
650 mm
Diámetro de los tornillos de fijación
36 mm
Diámetro del agujero
261.6 mm
Diámetro del asiento del rodamiento
440 mm
Diámetro recomendado de los tornillos de fijación
36 mm
Initial grease fill, 20%
2.8 kg
Llenado inicial de grasa, 40%
4.3 kg
Material del soporte
Fundición de grafito esferoidal
Material, soporte
Fundición de grafito esferoidal
Peso neto del producto
215 kg
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Adapter
LAPN 1/8
Altura total
515 mm
Ancho de la ranura del sello
11 mm
Ancho del pie
280 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
6 840 kN
Carga de rotura a ángulo de carga de 120°
3 060 kN
Carga de rotura a ángulo de carga de 150°
2 700 kN
Carga de rotura a ángulo de carga de 180°
3 420 kN
Carga de rotura a ángulo de carga de 55°
8 460 kN
Carga de rotura a ángulo de carga de 90°
4 140 kN
Carga de rotura, axial
2 160 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
2 860 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
1 650 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
1 430 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia axial entre los tornillos de fijación
160 mm
Distancia entre fijas de situación
720 mm
Diámetro de la ranura del sello
276.6 mm
Diámetro de las fijas de situación
20 mm
Inside width
249 mm
Longitud del agujero del tornillo de fijación (radial)
50 mm
Longitud total
770 mm
Offset of bearing axis
13 mm
Par de apriete para pernos de tapa
400 N·m
Par de apriete recomendado para tornillos de fijación
2 280 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de cáncamo
M24
Tamaño de pernos de tapa
M30x200
Width between seal grooves
304 mm
Width of labyrinth
22 mm
Width of labyrinth stage
5.5 mm
