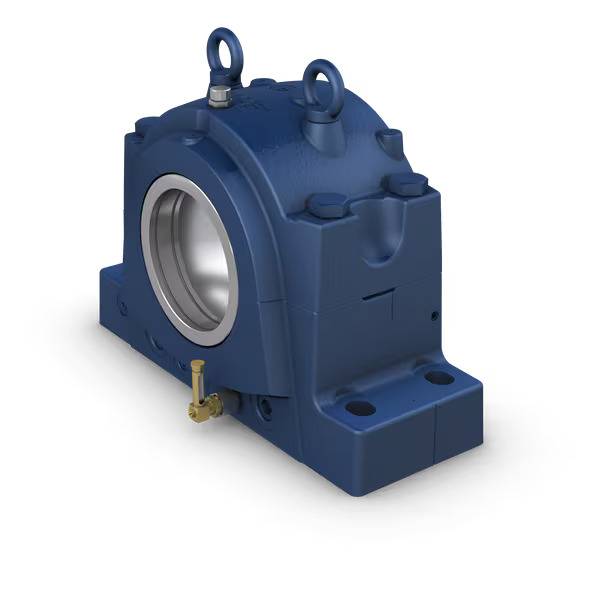

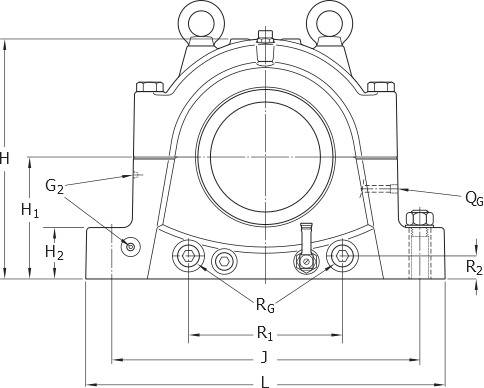

Altura del centro (soporte de pie)
240 mm
Altura del centro del asiento del rodamiento
240 mm
Altura del pie
95 mm
Ancho del agujero del tornillo de fijación
35 mm

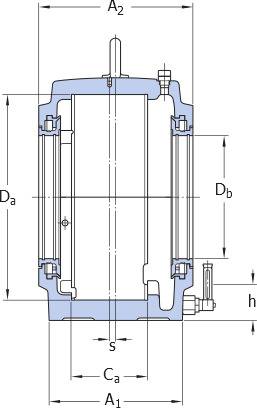

Ancho del asiento del rodamiento
148 mm
Ancho total
310 mm
Boquilla engrasadora
AH 1/8-27 PTF, M1 G 1/8
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

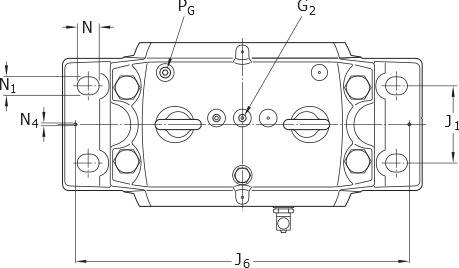

Distancia del centro entre los agujeros de los tornillos (sentido axial)
150 mm
Distancia del centro entre los agujeros para tornillos
600 mm
Distancia entre los tornillos de fijación
600 mm
Diámetro de los tornillos de fijación
30 mm
Diámetro del agujero
241.4 mm
Diámetro del asiento del rodamiento
400 mm
Diámetro recomendado de los tornillos de fijación
30 mm
Initial grease fill, 20%
2.2 kg
Llenado inicial de grasa, 40%
3.4 kg
Material del soporte
Fundición de grafito esferoidal
Material, soporte
Fundición de grafito esferoidal
Peso neto del producto
180 kg
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Adapter
LAPN 1/8
Altura total
474 mm
Ancho de la ranura del sello
11 mm
Ancho del pie
260 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
6 120 kN
Carga de rotura a ángulo de carga de 120°
2 700 kN
Carga de rotura a ángulo de carga de 150°
2 520 kN
Carga de rotura a ángulo de carga de 180°
3 060 kN
Carga de rotura a ángulo de carga de 55°
7 560 kN
Carga de rotura a ángulo de carga de 90°
3 600 kN
Carga de rotura, axial
1 980 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
2 860 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
1 650 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
1 430 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia axial entre los tornillos de fijación
150 mm
Distancia entre fijas de situación
650 mm
Diámetro de la ranura del sello
256.4 mm
Diámetro de las fijas de situación
20 mm
Inside width
231 mm
Longitud del agujero del tornillo de fijación (radial)
42 mm
Longitud total
700 mm
Offset of bearing axis
12 mm
Par de apriete para pernos de tapa
400 N·m
Par de apriete recomendado para tornillos de fijación
1 310 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de cáncamo
M24
Tamaño de pernos de tapa
M30x180
Width between seal grooves
286 mm
Width of labyrinth
22 mm
Width of labyrinth stage
5.5 mm
