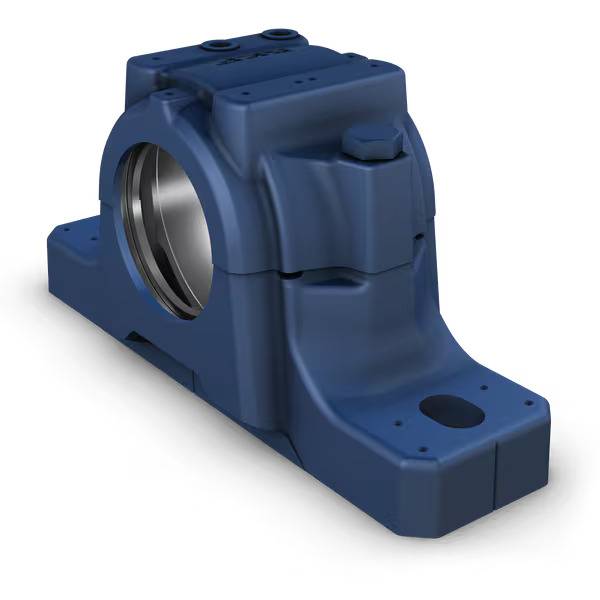

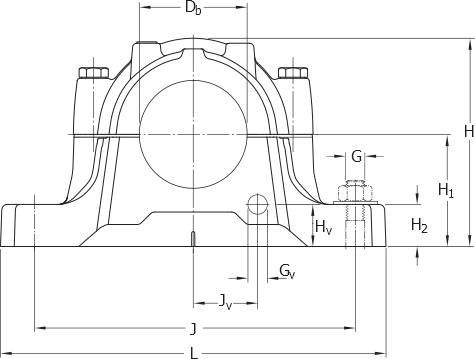

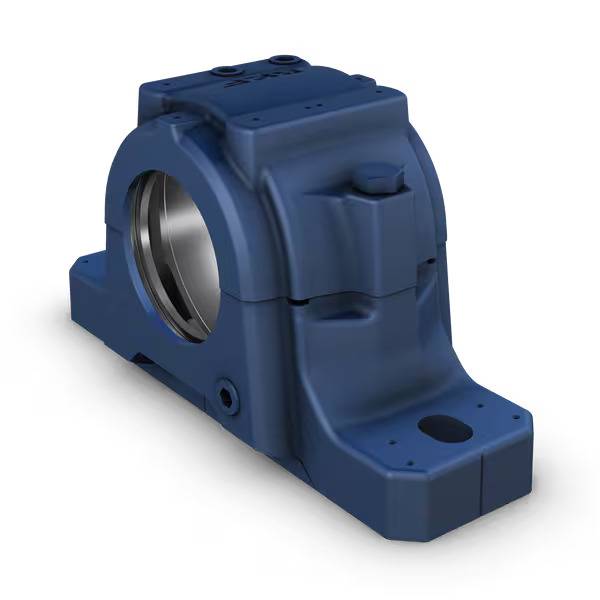

Altura del centro (soporte de pie)
170 mm
Altura del centro del asiento del rodamiento
170 mm
Altura del pie
60 mm
Ancho del agujero del tornillo de fijación
35 mm
Ancho del asiento del rodamiento
114 mm
Ancho total
235 mm
Boquilla engrasadora
AH 1/8-27 PTF
Cantidad de agujeros para tornillos de fijación
2.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

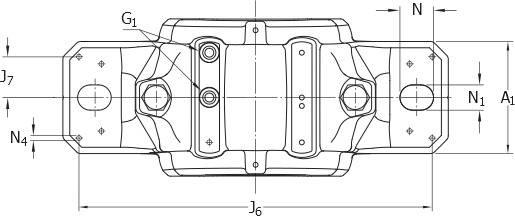

Distancia del centro entre los agujeros para tornillos
470 mm
Distancia entre los tornillos de fijación
470 mm
Diámetro de los tornillos de fijación
30 mm
Diámetro del agujero
202.5 mm
Diámetro del asiento del rodamiento
290 mm
Diámetro recomendado de los tornillos de fijación
30 mm
Initial grease fill, 20%
1 300 g
Llenado inicial de grasa, 40%
2 000 g
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
58.3 kg
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Altura total
344 mm
Ancho de la ranura del sello
6 mm
Ancho del pie
160 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
1 300 kN
Carga de rotura a ángulo de carga de 120°
640 kN
Carga de rotura a ángulo de carga de 150°
570 kN
Carga de rotura a ángulo de carga de 180°
720 kN
Carga de rotura a ángulo de carga de 55°
1 450 kN
Carga de rotura a ángulo de carga de 90°
860 kN
Carga de rotura, axial
470 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
900 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
520 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
450 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia entre fijas de situación
506 mm
Diámetro de la ranura del sello
212.5 mm
Diámetro de las fijas de situación
max. max.12 mm
Longitud total
550 mm
Par de apriete para pernos de tapa
350 N·m
Par de apriete recomendado para tornillos de fijación
1 310 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/4-18 NPSF
Tamaño de cáncamo
M12
Tamaño de pernos de tapa
M24x130
Longitud del agujero del tornillo de fijación
42 mm
Ancho en diámetro del agujero
15 mm
Ancho interno entre ranuras del sello
201 mm
Desplazamiento axial de las fijas de situación
58 mm
Distancia a la cara posterior de la ranura del sello
11 mm
Posición del agujero de escape de grasa
102 mm
Rosca del agujero de escape de grasa
3/4-14 NPSF
