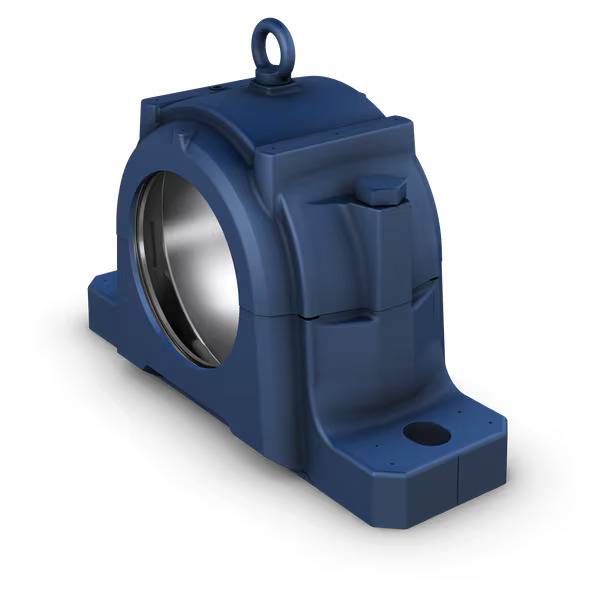

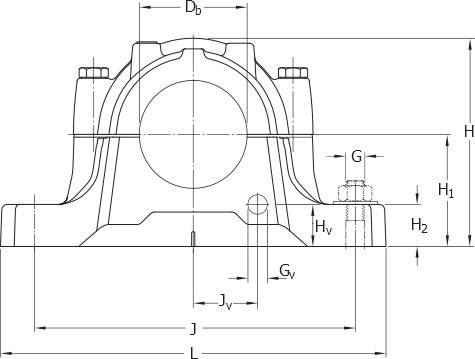

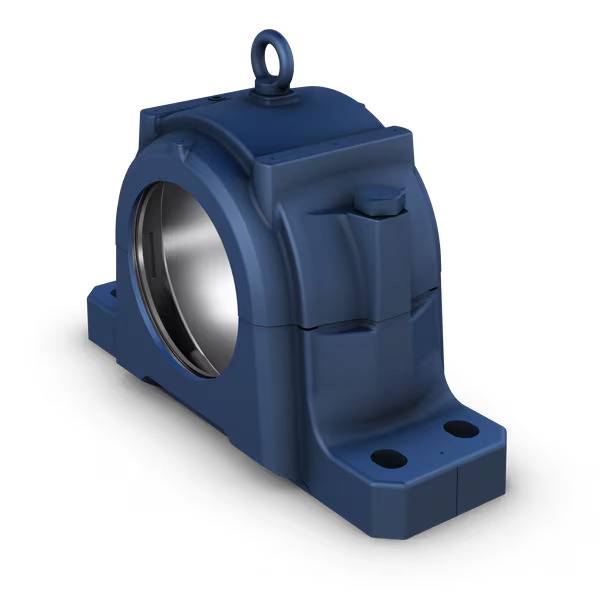

Altura del centro (soporte de pie)
140 mm
Altura del centro del asiento del rodamiento
140 mm
Altura del pie
45 mm

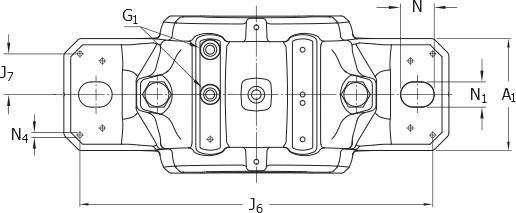

Ancho del agujero del tornillo de fijación
26 mm
Ancho del asiento del rodamiento
86 mm
Ancho total
185 mm
Boquilla engrasadora
AH 1/8-27 PTF
Cantidad de agujeros para tornillos de fijación
2.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

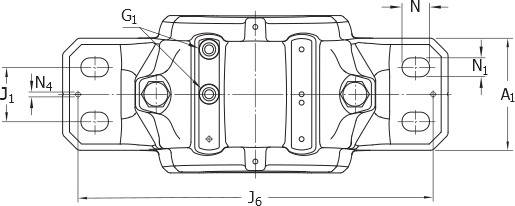

Distancia del centro entre los agujeros para tornillos
350 mm
Distancia entre los tornillos de fijación
350 mm
Diámetro de los tornillos de fijación
24 mm
Diámetro del agujero
157.5 mm
Diámetro del asiento del rodamiento
215 mm
Diámetro recomendado de los tornillos de fijación
24 mm
Initial grease fill, 20%
630 g
Llenado inicial de grasa, 40%
1 000 g
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
25.4 kg
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Altura total
271 mm
Ancho de la ranura del sello
6 mm
Ancho del pie
120 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
800 kN
Carga de rotura a ángulo de carga de 120°
350 kN
Carga de rotura a ángulo de carga de 150°
320 kN
Carga de rotura a ángulo de carga de 180°
400 kN
Carga de rotura a ángulo de carga de 55°
790 kN
Carga de rotura a ángulo de carga de 90°
470 kN
Carga de rotura, axial
260 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
620 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
360 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
310 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia entre fijas de situación
378 mm
Diámetro de la ranura del sello
167.5 mm
Diámetro de las fijas de situación
max. max.8 mm
Longitud total
410 mm
Par de apriete para pernos de tapa
200 N·m
Par de apriete recomendado para tornillos de fijación
665 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/4-18 NPSF
Tamaño de cáncamo
M10
Tamaño de pernos de tapa
M20x120
Longitud del agujero del tornillo de fijación
32 mm
Ancho en diámetro del agujero
15 mm
Ancho interno entre ranuras del sello
151 mm
Desplazamiento axial de las fijas de situación
44 mm
Distancia a la cara posterior de la ranura del sello
11 mm
Posición del agujero de escape de grasa
76 mm
Rosca del agujero de escape de grasa
1/2-14 NPSF
