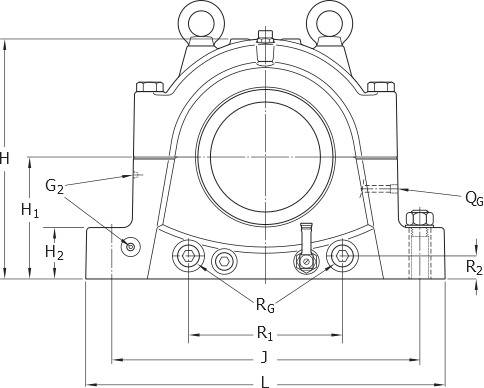

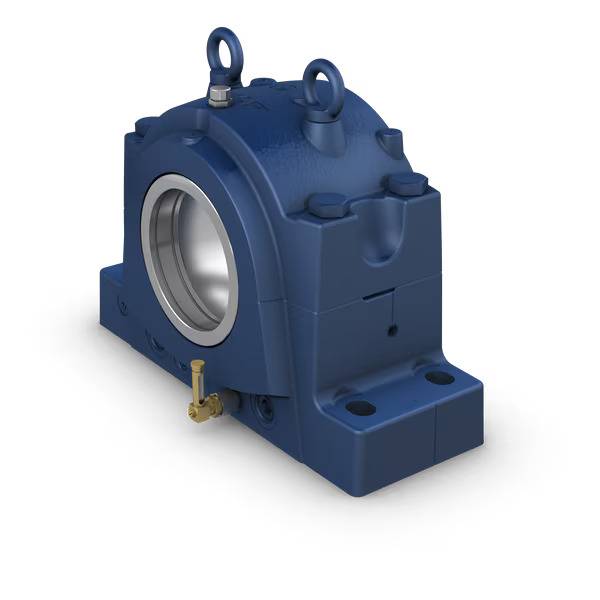

Altura del centro (soporte de pie)
280 mm
Altura del centro del asiento del rodamiento
280 mm
Altura del pie
105 mm
Ancho del agujero del tornillo de fijación
42 mm
Ancho del asiento del rodamiento
166 mm
Ancho total
320 mm
Boquilla engrasadora
AH 1/8-27 PTF, M1 G 1/8
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

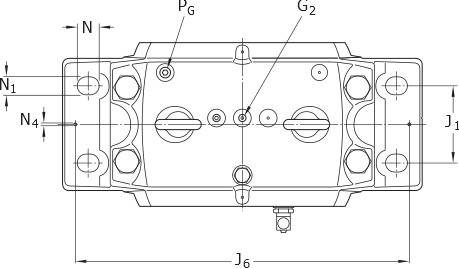

Distancia del centro entre los agujeros de los tornillos (sentido axial)
160 mm
Distancia del centro entre los agujeros para tornillos
670 mm
Distancia entre los tornillos de fijación
670 mm
Diámetro de los tornillos de fijación
36 mm
Diámetro del agujero
321.8 mm
Diámetro del asiento del rodamiento
460 mm
Diámetro recomendado de los tornillos de fijación
36 mm
Initial grease fill, 20%
2.9 kg
Llenado inicial de grasa, 40%
4.4 kg
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
252 kg
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Adapter
LAPN 1/8
Altura total
551 mm
Ancho de la ranura del sello
11 mm
Ancho del pie
280 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
4 000 kN
Carga de rotura a ángulo de carga de 120°
1 800 kN
Carga de rotura a ángulo de carga de 150°
1 600 kN
Carga de rotura a ángulo de carga de 180°
2 000 kN
Carga de rotura a ángulo de carga de 55°
5 000 kN
Carga de rotura a ángulo de carga de 90°
2 400 kN
Carga de rotura, axial
1 300 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
2 860 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
1 650 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
1 430 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia axial entre los tornillos de fijación
160 mm
Distancia entre fijas de situación
740 mm
Diámetro de la ranura del sello
336.8 mm
Diámetro de las fijas de situación
20 mm

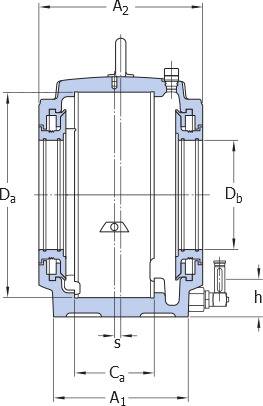

Inside width
249 mm
Longitud del agujero del tornillo de fijación (radial)
50 mm
Longitud total
790 mm
Offset of bearing axis
16 mm
Par de apriete para pernos de tapa
400 N·m
Par de apriete recomendado para tornillos de fijación
2 280 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de cáncamo
M24
Tamaño de pernos de tapa
M30x200
Width between seal grooves
304 mm
Width of labyrinth
22 mm
Width of labyrinth stage
5.5 mm
