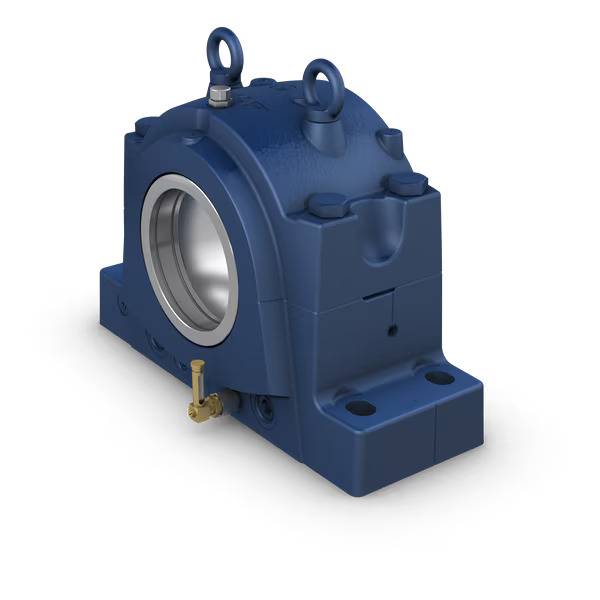

Altura del centro (soporte de pie)
220 mm
Altura del centro del asiento del rodamiento
220 mm
Altura del pie
90 mm
Ancho del agujero del tornillo de fijación
35 mm
Ancho del asiento del rodamiento
140 mm
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Aceite
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
140 mm
Distancia del centro entre los agujeros para tornillos
540 mm
Distancia entre los tornillos de fijación
540 mm
Diámetro de los tornillos de fijación
30 mm
Diámetro del agujero
200 mm
Diámetro del asiento del rodamiento
370 mm
Diámetro recomendado de los tornillos de fijación
30 mm
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
140 kg
Tipo de sello del soporte para rodamientos
Sello de aceite
Tipo de soporte
Soporte de pie
Altura total
434 mm
Ancho del pie
240 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
3 100 kN
Carga de rotura a ángulo de carga de 120°
1 400 kN
Carga de rotura a ángulo de carga de 150°
1 300 kN
Carga de rotura a ángulo de carga de 180°
1 600 kN
Carga de rotura a ángulo de carga de 55°
4 000 kN
Carga de rotura a ángulo de carga de 90°
1 900 kN
Carga de rotura, axial
1 000 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
1 800 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
1 040 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
900 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia axial entre los tornillos de fijación
140 mm
Distancia entre fijas de situación
590 mm
Diámetro de las fijas de situación
20 mm
Longitud del agujero del tornillo de fijación (radial)
42 mm
Longitud total
640 mm
Offset of bearing axis
12 mm
Par de apriete para pernos de tapa
350 N·m
Par de apriete recomendado para tornillos de fijación
1 310 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Tamaño de cáncamo
M20
Tamaño de pernos de tapa
M24x160

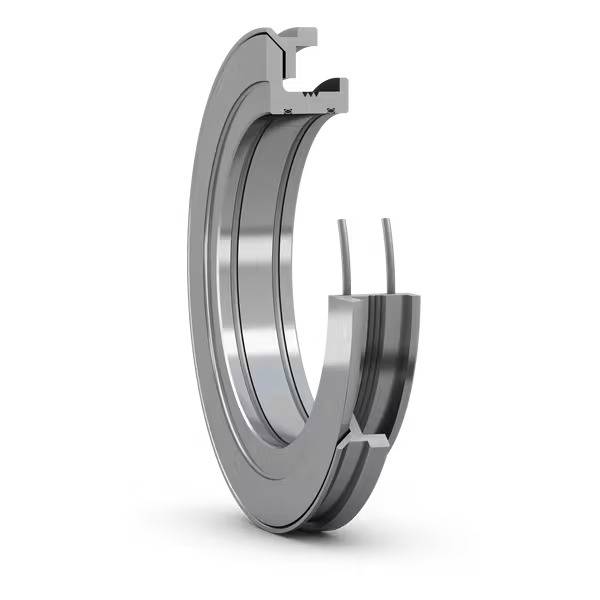

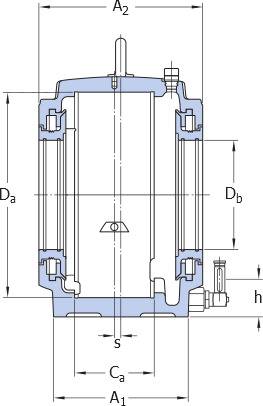

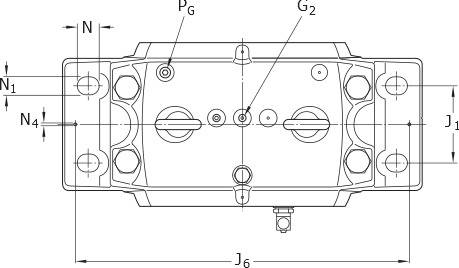

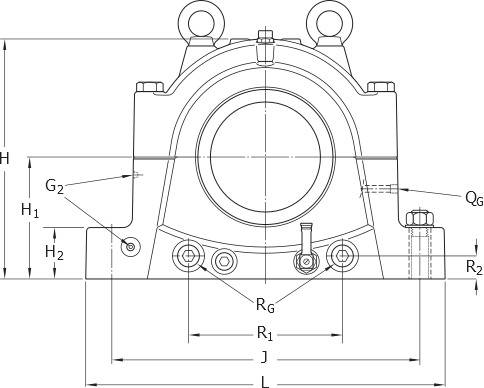

Ancho a través de los sellos de aceite
280 mm
Breather plug
TSFT/N 3/8
Distance between oil outlets
260 mm
Distance from housing bottom to oil outlet
42 mm
Nivel de aceite, máx.
71 mm
Nivel de aceite, mín.
62 mm
Oil inlet for circulating oil lubrication
G 1/4
Oil inlet for oil bath lubrication
G 3/8
Oil outlet
G 1 1/4
Thread for condition monitoring
M8
