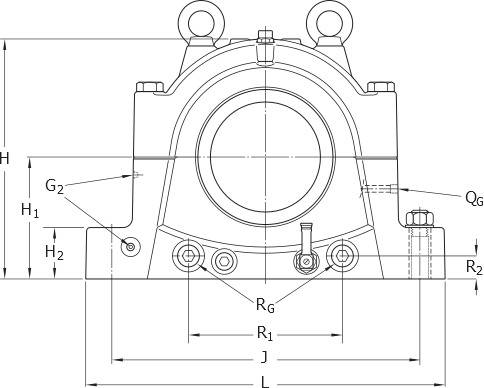

Altura del centro (soporte de pie)
220 mm
Altura del centro del asiento del rodamiento
220 mm
Altura del pie
90 mm
Ancho del agujero del tornillo de fijación
35 mm

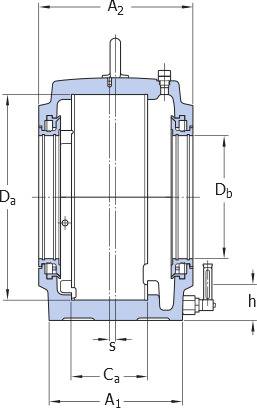

Ancho del asiento del rodamiento
140 mm
Ancho total
290 mm
Boquilla engrasadora
AH 1/8-27 PTF, M1 G 1/8
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

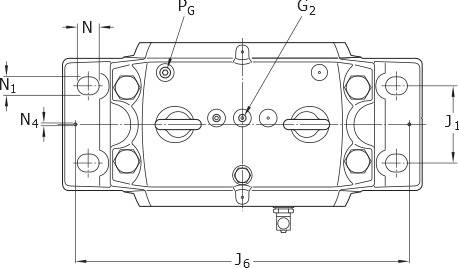

Distancia del centro entre los agujeros de los tornillos (sentido axial)
140 mm
Distancia del centro entre los agujeros para tornillos
540 mm
Distancia entre los tornillos de fijación
540 mm
Diámetro de los tornillos de fijación
30 mm
Diámetro del agujero
241.4 mm
Diámetro del asiento del rodamiento
360 mm
Diámetro recomendado de los tornillos de fijación
30 mm
Initial grease fill, 20%
1.8 kg
Llenado inicial de grasa, 40%
3 kg
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
139 kg
Tipo de sello del soporte para rodamientos
Sin

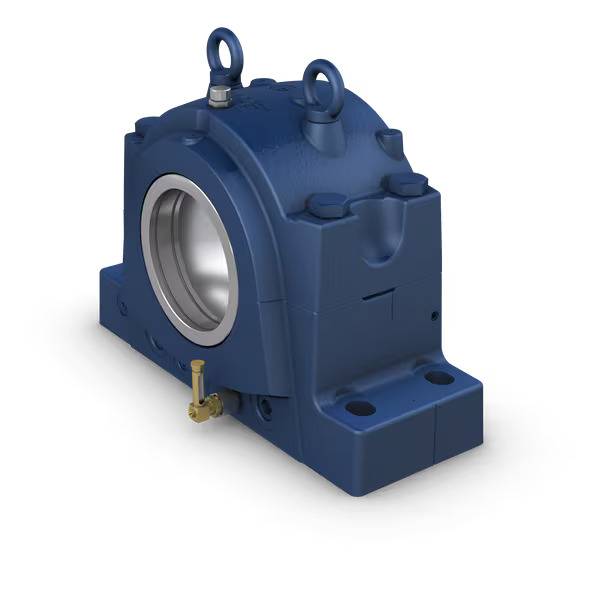

Tipo de soporte
Soporte de pie
Adapter
LAPN 1/8
Altura total
434 mm
Ancho de la ranura del sello
11 mm
Ancho del pie
240 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
3 100 kN
Carga de rotura a ángulo de carga de 120°
1 400 kN
Carga de rotura a ángulo de carga de 150°
1 300 kN
Carga de rotura a ángulo de carga de 180°
1 600 kN
Carga de rotura a ángulo de carga de 55°
4 000 kN
Carga de rotura a ángulo de carga de 90°
1 900 kN
Carga de rotura, axial
1 000 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
1 800 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
1 040 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
900 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia axial entre los tornillos de fijación
140 mm
Distancia entre fijas de situación
590 mm
Diámetro de la ranura del sello
256.4 mm
Diámetro de las fijas de situación
20 mm
Inside width
214 mm
Longitud del agujero del tornillo de fijación (radial)
42 mm
Longitud total
640 mm
Offset of bearing axis
12 mm
Par de apriete para pernos de tapa
350 N·m
Par de apriete recomendado para tornillos de fijación
1 310 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de cáncamo
M20
Tamaño de pernos de tapa
M24x160
Width between seal grooves
270 mm
Width of labyrinth
22 mm
Width of labyrinth stage
5.5 mm
