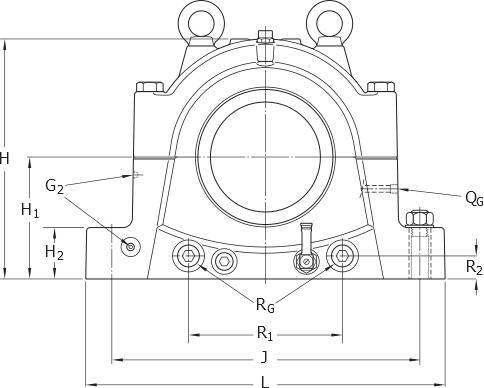

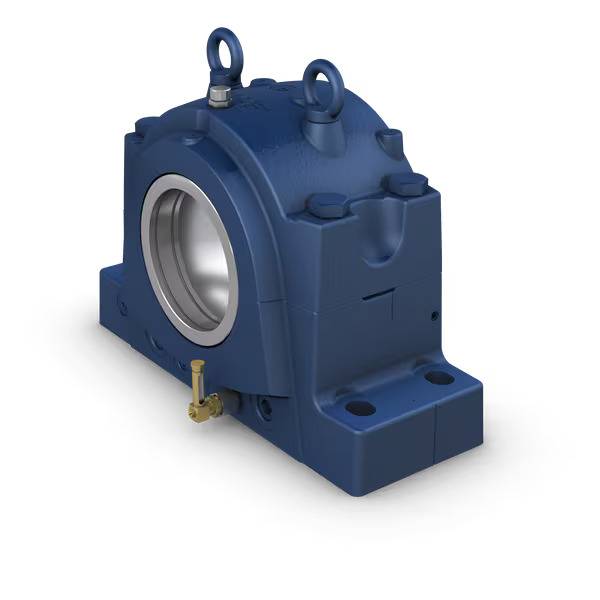

Altura del centro (soporte de pie)
210 mm
Altura del centro del asiento del rodamiento
210 mm
Altura del pie
85 mm
Ancho del agujero del tornillo de fijación
35 mm
Ancho del asiento del rodamiento
130 mm
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Aceite
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

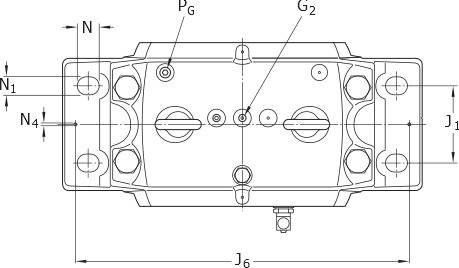

Distancia del centro entre los agujeros de los tornillos (sentido axial)
130 mm
Distancia del centro entre los agujeros para tornillos
510 mm
Distancia entre los tornillos de fijación
510 mm
Diámetro de los tornillos de fijación
30 mm

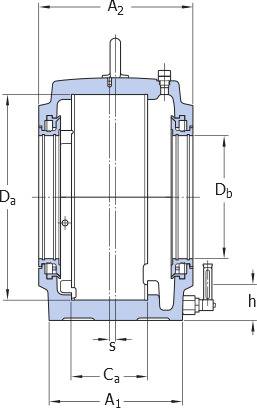

Diámetro del agujero
200 mm
Diámetro del asiento del rodamiento
340 mm
Diámetro recomendado de los tornillos de fijación
30 mm
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
124 kg
Tipo de sello del soporte para rodamientos
Sello de aceite
Tipo de soporte
Soporte de pie
Altura total
411 mm
Ancho del pie
230 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
2 600 kN
Carga de rotura a ángulo de carga de 120°
1 100 kN
Carga de rotura a ángulo de carga de 150°
1 000 kN
Carga de rotura a ángulo de carga de 180°
1 300 kN
Carga de rotura a ángulo de carga de 55°
3 200 kN
Carga de rotura a ángulo de carga de 90°
1 600 kN
Carga de rotura, axial
840 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
1 800 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
1 040 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
900 kN
Clase de tolerancia del diámetro del asiento del rodamiento
K7
Distancia axial entre los tornillos de fijación
130 mm
Distancia entre fijas de situación
560 mm
Diámetro de las fijas de situación
20 mm
Longitud del agujero del tornillo de fijación (radial)
42 mm
Longitud total
610 mm
Offset of bearing axis
10 mm
Par de apriete para pernos de tapa
350 N·m
Par de apriete recomendado para tornillos de fijación
1 310 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Tamaño de cáncamo
M20
Tamaño de pernos de tapa
M24x160
Ancho a través de los sellos de aceite
272 mm
Breather plug
TSFT/N 3/8
Distance between oil outlets
240 mm
Distance from housing bottom to oil outlet
40 mm
Nivel de aceite, máx.
68 mm
Nivel de aceite, mín.
57 mm
Oil inlet for circulating oil lubrication
G 1/4
Oil inlet for oil bath lubrication
G 3/8
Oil outlet
G 1
Thread for condition monitoring
M8
