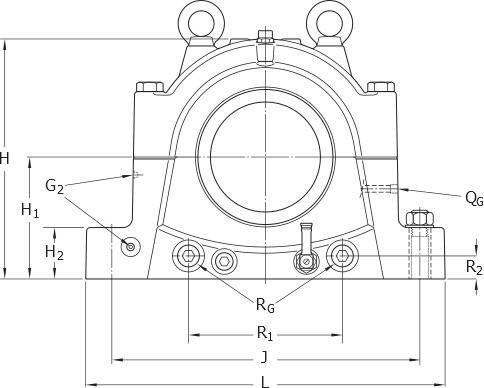

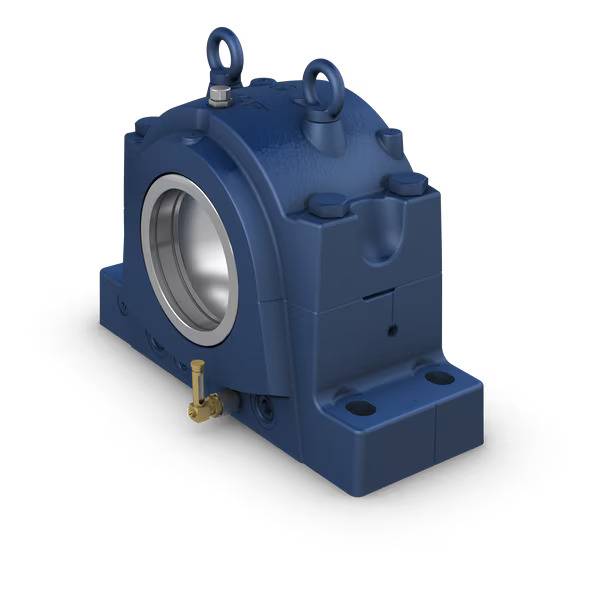

Altura del centro (soporte de pie)
170 mm
Altura del centro del asiento del rodamiento
170 mm
Altura del pie
70 mm

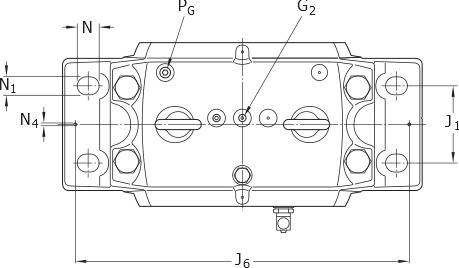

Ancho del agujero del tornillo de fijación
28 mm

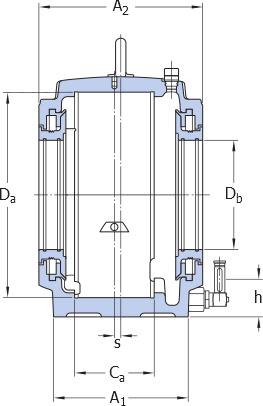

Ancho del asiento del rodamiento
108 mm
Ancho total
230 mm
Boquilla engrasadora
AH 1/8-27 PTF, M1 G 1/8
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
100 mm
Distancia del centro entre los agujeros para tornillos
430 mm
Distancia entre los tornillos de fijación
430 mm
Diámetro de los tornillos de fijación
24 mm
Diámetro del agujero
181.2 mm
Diámetro del asiento del rodamiento
280 mm
Diámetro recomendado de los tornillos de fijación
24 mm
Initial grease fill, 20%
0.7 kg
Llenado inicial de grasa, 40%
1.2 kg
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
66 kg
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Adapter
LAPN 1/8
Altura total
333 mm
Ancho de la ranura del sello
11 mm
Ancho del pie
180 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
1 700 kN
Carga de rotura a ángulo de carga de 120°
760 kN
Carga de rotura a ángulo de carga de 150°
680 kN
Carga de rotura a ángulo de carga de 180°
850 kN
Carga de rotura a ángulo de carga de 55°
2 100 kN
Carga de rotura a ángulo de carga de 90°
1 000 kN
Carga de rotura, axial
550 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
1 800 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
1 040 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
900 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Distancia axial entre los tornillos de fijación
100 mm
Distancia entre fijas de situación
470 mm
Diámetro de la ranura del sello
196.4 mm
Diámetro de las fijas de situación
20 mm
Inside width
158 mm
Longitud del agujero del tornillo de fijación (radial)
34 mm
Longitud total
510 mm
Offset of bearing axis
14 mm
Par de apriete para pernos de tapa
350 N·m
Par de apriete recomendado para tornillos de fijación
665 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de cáncamo
M16
Tamaño de pernos de tapa
M24x140
Width between seal grooves
214 mm
Width of labyrinth
22 mm
Width of labyrinth stage
5.5 mm
