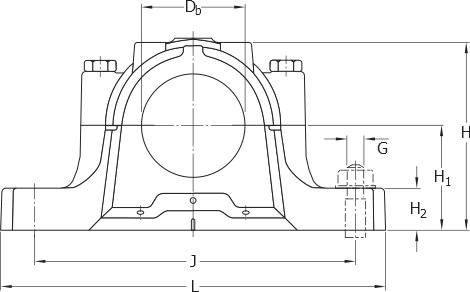

Altura del centro (soporte de pie)
95 mm
Altura del centro del asiento del rodamiento
95 mm
Altura del pie
32 mm
Ancho del agujero del tornillo de fijación
22 mm
Ancho del asiento del rodamiento
61 mm
Ancho total
125 mm
Boquilla engrasadora
AH 1/8-27 PTF
Cantidad de agujeros para tornillos de fijación
2.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros para tornillos
260 mm
Distancia entre los tornillos de fijación
260 mm
Diámetro de los tornillos de fijación
20 mm
Diámetro del agujero
112 mm
Diámetro del asiento del rodamiento
150 mm
Diámetro recomendado de los tornillos de fijación
20 mm
Initial grease fill, 20%
200 g
Llenado inicial de grasa, 40%
330 g
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
9.58 kg
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Altura total
182 mm
Ancho de la ranura del sello
5 mm
Ancho del pie
90 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
370 kN
Carga de rotura a ángulo de carga de 120°
205 kN
Carga de rotura a ángulo de carga de 150°
190 kN
Carga de rotura a ángulo de carga de 180°
240 kN
Carga de rotura a ángulo de carga de 55°
480 kN
Carga de rotura a ángulo de carga de 90°
290 kN
Carga de rotura, axial
155 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
220 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
125 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
110 kN
Clase de tolerancia del diámetro del asiento del rodamiento
G7

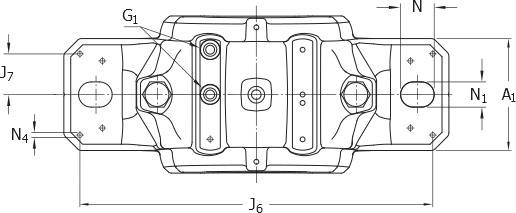

Distancia entre fijas de situación
292 mm
Diámetro de la ranura del sello
120.5 mm
Diámetro de las fijas de situación
max. max.8 mm
Longitud total
320 mm
Par de apriete para pernos de tapa
80 N·m
Par de apriete recomendado para tornillos de fijación
385 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de pernos de tapa
M12x80
Longitud del agujero del tornillo de fijación
28 mm
Ancho en diámetro del agujero
13 mm
Ancho interno entre ranuras del sello
97 mm
Desplazamiento axial de las fijas de situación
33 mm
Distancia a la cara posterior de la ranura del sello
9 mm
Posición del agujero de escape de grasa
54 mm
Rosca del agujero de escape de grasa
G 1/2
