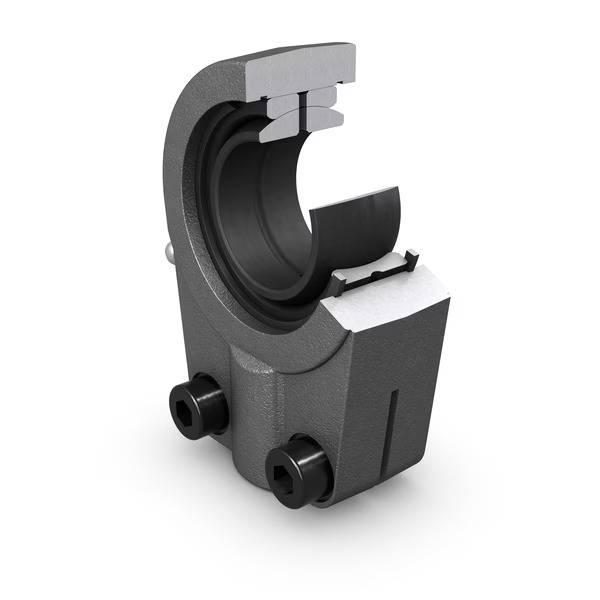

Capacidad de carga dinámica básica
80 kN
Capacidad de carga estática básica
118 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 28x1.5
Diámetro del agujero
35 mm
Material, soporte
Acero
Peso neto del producto
1.2 kg
Sellado
Sin
Ancho del aro interior
25 mm
Combinación de superficies de contacto deslizantes
Acero/acero, estándar
Constante de material
330
Dimensión del chaflán del agujero
min. min.0.6 mm
Diámetro del camino de rodadura del aro interior
47 mm
Factor de carga dinámica específica
100 N/mm²
Mantenimiento
Requiere relubricación
Material, aro exterior
Acero para rodamientos
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
6 °
Rosca
M 28x1.5

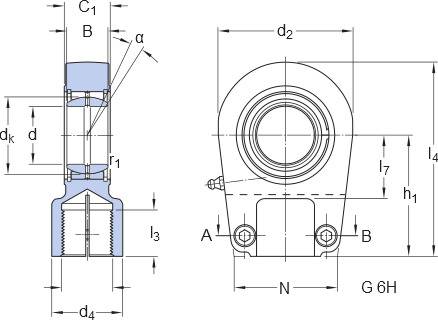

Diámetro exterior del ojo del soporte
80 mm
Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
70 mm
Altura del centro, soporte (desde el extremo del vástago)
70 mm
Ancho de la cabeza
max. max.30.5 mm
Ancho del aro interior del rodamiento
25 mm
Ancho del ojo del soporte
30.5 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca hembra a la derecha y tornillos de sujeción
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.37 mm
Diámetro de la cabeza
max. max.80 mm
Diámetro del agujero del aro interior del rodamiento
35 mm
Diámetro del soporte del vástago
max. max.41.5 mm
Longitud (altura) del soporte
max. max.113 mm
Longitud de rosca
min. min.29 mm
Longitud del soporte, total
113 mm
Ancho del vástago
max. max.66 mm
Espesor de base del vástago para los tornillos de fijación
max. max.30.5 mm
Par de apriete, tornillo con hexágono interno
48 N·m
Tamaño de los tornillos con hexágono interno
M 10
