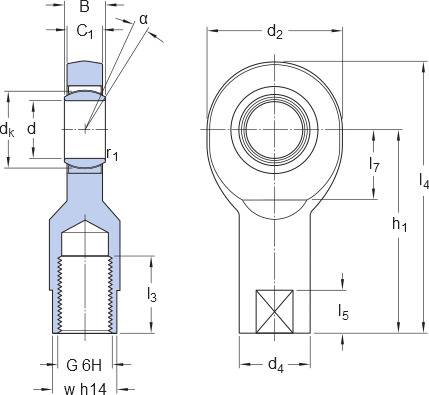

Capacidad de carga dinámica básica
10 kN
Capacidad de carga estática básica
12.2 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 10
Diámetro del agujero
10 mm
Material, soporte
Acero
Peso neto del producto
0.0792 kg
Sellado
Sin
Ancho del aro interior
14 mm
Combinación de superficies de contacto deslizantes
Acero/bronce
Constante de material
330
Dimensión del chaflán del agujero
min. min.0.3 mm
Diámetro del camino de rodadura del aro interior
19.05 mm
Factor de carga dinámica específica
50 N/mm²
Mantenimiento
Requiere relubricación
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
13 °
Rosca
M 10
Diámetro exterior del ojo del soporte
29 mm
Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
43 mm
Altura del centro, soporte (desde el extremo del vástago)
43 mm
Ancho de la cabeza
max. max.11.5 mm
Ancho del aro interior del rodamiento
14 mm
Ancho del ojo del soporte
11.5 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca hembra a la izquierda
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.14 mm
Diámetro de la cabeza
max. max.29 mm
Diámetro del agujero del aro interior del rodamiento
10 mm
Diámetro del soporte del vástago
≈ ≈15 mm
Longitud (altura) del soporte
max. max.58 mm
Longitud de llave plana
≈ ≈6.5 mm
Longitud de rosca
min. min.15 mm
Longitud del soporte, total
58 mm
Tamaño de llave
17 mm
