Capacidad de carga dinámica básica
48 kN
Capacidad de carga estática básica
90 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 24x2
Diámetro del agujero
25 mm
Material, soporte
Acero
Peso neto del producto
0.672 kg
Sellado
Sin
Ancho del aro interior
20 mm
Combinación de superficies de contacto deslizantes
Acero/acero, estándar
Constante de material
330
Dimensión del chaflán del agujero
min. min.0.6 mm
Diámetro del camino de rodadura del aro interior
35.5 mm
Factor de carga dinámica específica
100 N/mm²
Mantenimiento
Requiere relubricación
Material, aro exterior
Acero para rodamientos
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
7 °
Rosca
M 24x2
Diámetro del vástago
≈ ≈35 mm

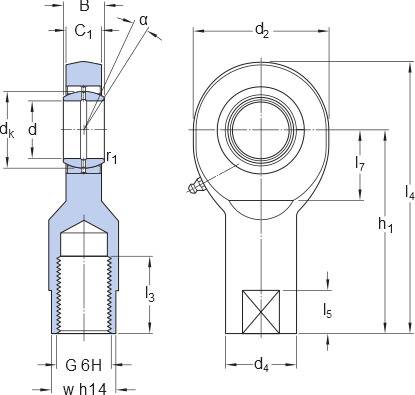

Diámetro exterior del ojo del soporte
65 mm
Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
94 mm
Altura del centro, soporte (desde el extremo del vástago)
94 mm
Ancho de la cabeza
max. max.18 mm
Ancho del aro interior del rodamiento
20 mm
Ancho del ojo del soporte
18 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca hembra a la izquierda
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.30 mm
Diámetro de la cabeza
max. max.65 mm
Diámetro del agujero del aro interior del rodamiento
25 mm
Longitud (altura) del soporte
max. max.128 mm
Longitud de llave plana
≈ ≈18 mm
Longitud de rosca
min. min.36 mm
Longitud del soporte, total
128 mm
Tamaño de llave
30 mm
