Capacidad de carga dinámica básica
46.5 kN
Capacidad de carga estática básica
53 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 24x2
Diámetro del agujero
25 mm
Material, soporte
Acero
Peso neto del producto
0.735 kg
Sellado
Sin
Ancho del aro interior
31 mm
Combinación de superficies de contacto deslizantes
Acero/bronce
Constante de material
330
Dimensión del chaflán del agujero
min. min.0.3 mm
Diámetro del camino de rodadura del aro interior
42.8 mm
Factor de carga dinámica específica
50 N/mm²
Mantenimiento
Requiere relubricación
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
15 °
Rosca
M 24x2
Diámetro exterior del ojo del soporte
61 mm

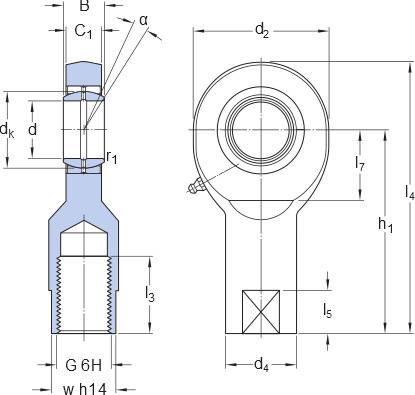

Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
94 mm
Altura del centro, soporte (desde el extremo del vástago)
94 mm
Ancho de la cabeza
max. max.23 mm
Ancho del aro interior del rodamiento
31 mm
Ancho del ojo del soporte
23 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca hembra a la derecha
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.30 mm
Diámetro de la cabeza
max. max.61 mm
Diámetro del agujero del aro interior del rodamiento
25 mm
Diámetro del soporte del vástago
≈ ≈33.5 mm
Longitud (altura) del soporte
max. max.125 mm
Longitud de llave plana
≈ ≈12 mm
Longitud de rosca
min. min.36 mm
Longitud del soporte, total
125 mm
Tamaño de llave
36 mm
