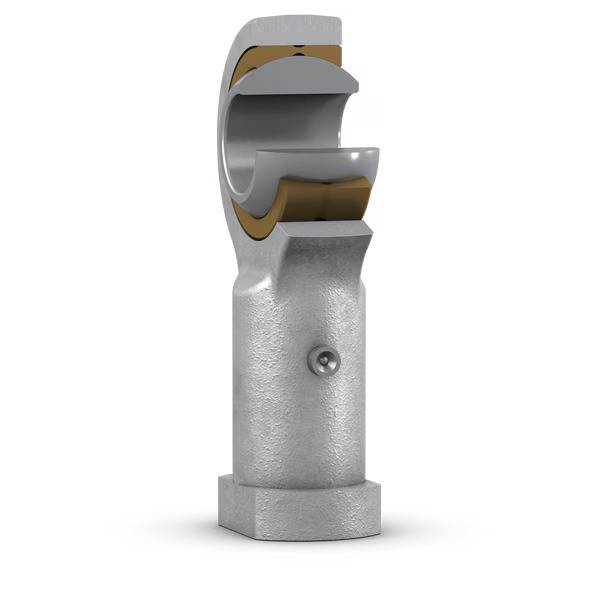

Capacidad de carga dinámica básica
21.6 kN
Capacidad de carga estática básica
29 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 16x1.5
Diámetro del agujero
16 mm
Material, soporte
Acero
Peso neto del producto
0.227 kg
Sellado
Sin
Ancho del aro interior
21 mm
Combinación de superficies de contacto deslizantes
Acero/bronce
Constante de material
330
Dimensión del chaflán del agujero
min. min.0.3 mm
Diámetro del camino de rodadura del aro interior
28.575 mm
Factor de carga dinámica específica
50 N/mm²
Mantenimiento
Requiere relubricación
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
15 °
Rosca
M 16x1.5

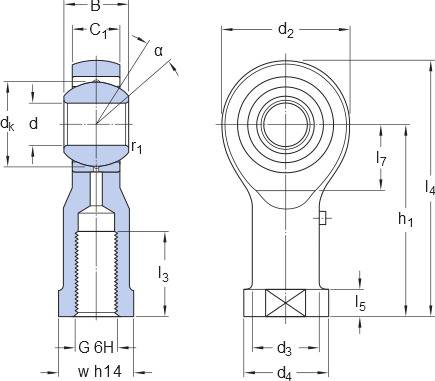

Diámetro exterior del ojo del soporte
43 mm
Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
64 mm
Altura del centro, soporte (desde el extremo del vástago)
64 mm
Ancho de la cabeza
max. max.15.5 mm
Ancho del aro interior del rodamiento
21 mm
Ancho del ojo del soporte
15.5 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca hembra a la derecha
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.21 mm
Diámetro de la cabeza
max. max.43 mm
Diámetro del agujero del aro interior del rodamiento
16 mm
Diámetro del soporte del vástago
≈ ≈22 mm
Longitud (altura) del soporte
max. max.86 mm
Longitud de llave plana
≈ ≈8 mm
Longitud de rosca
min. min.24 mm
Longitud del soporte, total
86 mm
Tamaño de llave
22 mm
