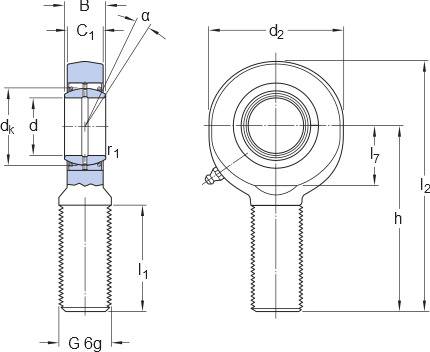

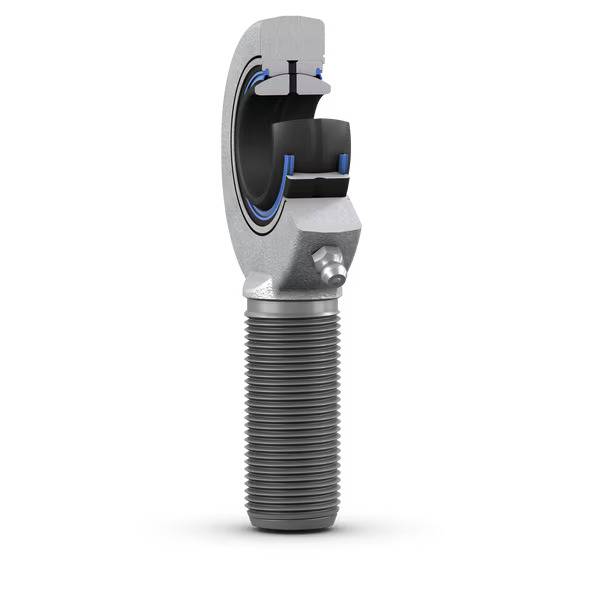

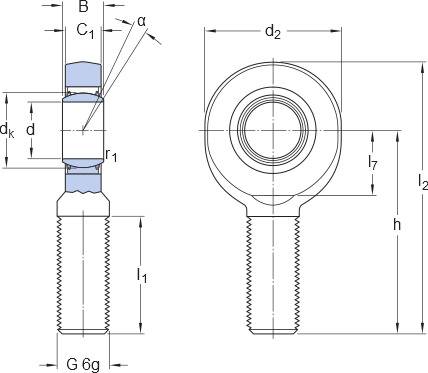

Capacidad de carga dinámica básica
22.4 kN
Capacidad de carga estática básica
46.5 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 16
Diámetro del agujero
17 mm
Material, soporte
Acero
Peso neto del producto
0.25 kg
Sellado
Sin
Ancho del aro interior
14 mm
Combinación de superficies de contacto deslizantes
Acero/bronce sinterizado de PTFE
Constante de material
1 400
Dimensión del chaflán del agujero
min. min.0.3 mm
Diámetro del camino de rodadura del aro interior
25 mm
Factor de carga dinámica específica
100 N/mm²
Mantenimiento
Sin mantenimiento
Material, aro exterior
Acero para embutición profunda
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
10 °
Rosca
M 16
Diámetro del vástago
≈ ≈25 mm
Diámetro exterior del ojo del soporte
47 mm
Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
67 mm
Altura del centro, soporte (desde el extremo del vástago)
67 mm
Ancho de la cabeza
max. max.11.5 mm
Ancho del aro interior del rodamiento
14 mm
Ancho del ojo del soporte
11.5 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca hembra a la derecha
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.22 mm
Diámetro de la cabeza
max. max.47 mm
Diámetro del agujero del aro interior del rodamiento
17 mm
Longitud (altura) del soporte
max. max.92 mm
Longitud de llave plana
≈ ≈15 mm
Longitud de rosca
min. min.24 mm
Longitud del soporte, total
92 mm
Tamaño de llave
22 mm
