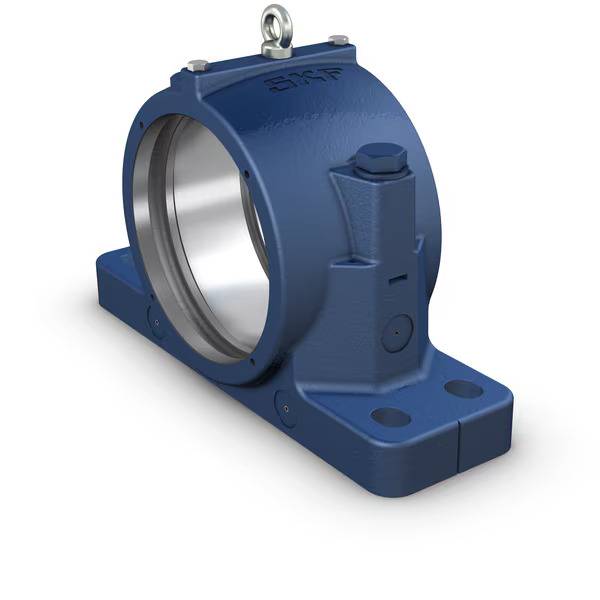

Altura del centro (soporte de pie)
125 mm
Altura del centro del asiento del rodamiento
125 mm
Altura del pie
45 mm
Ancho del agujero del tornillo de fijación
20 mm
Ancho del asiento del rodamiento
80 mm
Boquilla engrasadora
DIN 71412 A STR R 1/4
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Carga segura, axial
80 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
70 mm
Distancia del centro entre los agujeros para tornillos
350 mm
Distancia entre los tornillos de fijación
350 mm
Diámetro de los tornillos de fijación
16 mm
Diámetro del asiento del rodamiento
200 mm
DIÁMETRO DEL EJE
100 mm
Diámetro recomendado de los tornillos de fijación
16 mm
Initial grease fill, 20%
230 g
Llenado inicial de grasa, 40%
460 g
Material, soporte
Fundición de grafito esferoidal
Peso neto del producto
21.1 kg
Safe load at 120° load angle
130 kN
Safe load at 150° load angle
120 kN
Safe load at 180° load angle
140 kN
Safe load at 90° load angle
130 kN
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Altura total
240 mm
Ancho del pie
120 mm
Distancia axial entre los tornillos de fijación
70 mm
Longitud total
410 mm
Par de apriete para pernos de tapa
200 N·m
Par de apriete recomendado para tornillos de fijación
200 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Tamaño de cáncamo
1/4 BSP
Tamaño de pernos de tapa
M20
Longitud del agujero del tornillo de fijación
28 mm
Soporte
Fundición de grafito esferoidal
Initial grease fill, 80%
920 g
Length of shaft end
min. min.61 mm
Plug for relubication holes
1/4 BSP ASME 16.11
Safe load at 0° load angle (if the housing is not supported over its entire base)
290 kN
Safe load at 55° load angle
180 kN
Size of seal/end cover bolts
M8
Thread of relubrication hole
1/4 BSP
Tolerance class of bearing seat diamter
G7
Width centre line to end cover
100 mm
Width centre line to inboard seal
88.5 mm
Width centre line to outboard seal
108 mm
Thread for sensor
1/4-28 UNF
