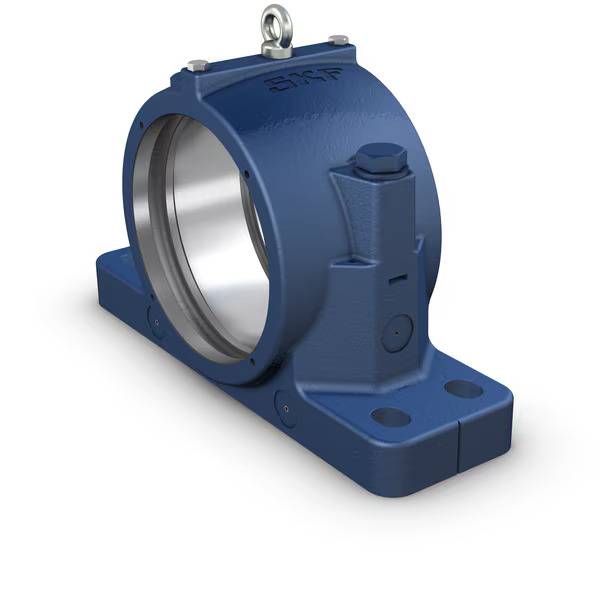

Altura del centro (soporte de pie)
170 mm
Altura del centro del asiento del rodamiento
170 mm
Altura del pie
70 mm
Ancho del agujero del tornillo de fijación
28 mm
Ancho del asiento del rodamiento
108 mm
Boquilla engrasadora
DIN 71412 A STR R 1/4
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Carga segura, axial
210 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
100 mm
Distancia del centro entre los agujeros para tornillos
430 mm
Distancia entre los tornillos de fijación
430 mm
Diámetro de los tornillos de fijación
24 mm
Diámetro del asiento del rodamiento
280 mm
DIÁMETRO DEL EJE
150 mm
Diámetro recomendado de los tornillos de fijación
24 mm
Initial grease fill, 20%
550 g
Llenado inicial de grasa, 40%
1 100 g
Material, soporte
Fundición de grafito esferoidal
Peso neto del producto
68.4 kg
Safe load at 120° load angle
350 kN
Safe load at 150° load angle
330 kN
Safe load at 180° load angle
560 kN
Safe load at 90° load angle
470 kN
Tipo de sello del soporte para rodamientos
Sin
Tipo de soporte
Soporte de pie
Altura total
335 mm
Ancho del pie
174 mm
Distancia axial entre los tornillos de fijación
100 mm
Longitud total
510 mm
Offset of bearing axis
14 mm
Par de apriete para pernos de tapa
350 N·m
Par de apriete recomendado para tornillos de fijación
665 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Tamaño de cáncamo
M16
Tamaño de pernos de tapa
M24
Longitud del agujero del tornillo de fijación
34 mm
Soporte
Fundición de grafito esferoidal
Initial grease fill, 80%
2 200 g
Length of shaft end
min. min.64 mm
Plug for relubication holes
1/4 BSP ASME 16.11
Safe load at 0° load angle (if the housing is not supported over its entire base)
580 kN
Safe load at 55° load angle
770 kN
Size of seal/end cover bolts
M10
Thread of relubrication hole
1/4 BSP
Tolerance class of bearing seat diamter
G7
Width centre line to end cover
115 mm
Width centre line to inboard seal
133 mm
Width centre line to outboard seal
133 mm
Thread for sensor
1/4-28 UNF
