Altura de la posición del tapón de drenaje
39.688 mm
Altura del centro (soporte de pie)
160.325 mm
Altura del pie
63.5 mm
Ancho del agujero del tornillo de fijación
28.575 mm
Ancho del asiento del rodamiento
105.816 mm
Ancho total
215.9 mm
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
230 kN
Carga segura, axial
62.5 kN
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
95.25 mm
Distancia del centro entre los agujeros para tornillos
447.675 mm
Distancia del tapón de drenaje desde el centro
95.25 mm

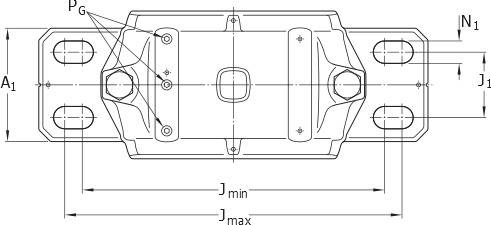

Distancia entre los tornillos de fijación
min. min.431.8 mm
Distancia entre los tornillos de fijación, axial
95.25 mm
Diámetro de los tornillos de fijación
25.4 mm
Diámetro del asiento del rodamiento
270 mm
DIÁMETRO DEL EJE
168.275 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
1 139 g
Llenado inicial de grasa, 40%
1 764 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
203 N·m
Perno de tapa
3/4-10 UNC x 5-1/2
Peso neto del producto
61 kg
Rosca del agujero de drenaje
3/4-14 NPT
Safe load at 120° load angle
87.2 kN
Safe load at 150° load angle
80.1 kN
Safe load at 180° load angle
96.1 kN
Safe load at 90° load angle
138 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
160.325 mm
Altura total
320.675 mm
Ancho del pie
158.75 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
25.4 mm
Longitud total
539.75 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
