Capacidad de carga dinámica básica
38 kN
Capacidad de carga estática básica
58.5 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 22x1.5
Diámetro del agujero
22 mm
Material, soporte
Acero
Peso neto del producto
0.437 kg
Sellado
Sin
Ancho del aro interior
28 mm
Combinación de superficies de contacto deslizantes
Acero/plástico reforzado con fibra de vidrio de PTFE
Constante de material
530
Dimensión del chaflán del agujero
min. min.0.3 mm
Diámetro del camino de rodadura del aro interior
38.1 mm
Factor de carga dinámica específica
50 N/mm²
Mantenimiento
Sin mantenimiento
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
16 °
Rosca
M 22x1.5
Diámetro exterior del ojo del soporte
55 mm

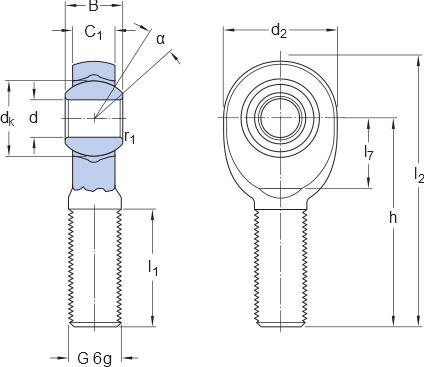

Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
84 mm
Altura del centro, soporte (desde el extremo del vástago)
84 mm
Ancho de la cabeza
max. max.21 mm
Ancho del aro interior del rodamiento
28 mm
Ancho del ojo del soporte
21 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca macho a la derecha
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.27 mm
Diámetro de la cabeza
max. max.55 mm
Diámetro del agujero del aro interior del rodamiento
22 mm
Longitud (altura) del soporte
max. max.114 mm
Longitud de rosca
min. min.48 mm
Longitud del soporte, total
114 mm
