Altura de la posición del tapón de drenaje
30.163 mm
Altura del centro (soporte de pie)
133.35 mm
Altura del pie
53.975 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
67.793 mm
Ancho total
190.5 mm
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
249 kN
Carga segura, axial
69.4 kN
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

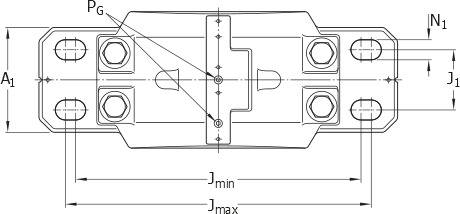

Distancia del centro entre los agujeros de los tornillos (sentido axial)
69.85 mm
Distancia del centro entre los agujeros para tornillos
352.425 mm
Distancia del tapón de drenaje desde el centro
76.2 mm
Distancia entre los tornillos de fijación
min. min.336.55 mm
Distancia entre los tornillos de fijación, axial
69.85 mm
Diámetro de los tornillos de fijación
19.05 mm
Diámetro del asiento del rodamiento
215 mm
DIÁMETRO DEL EJE
106.363 mm
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
671 g
Llenado inicial de grasa, 40%
1 116 g
Material del soporte
Fundición de acero
Material, soporte
Fundición de acero
Par de apriete recomendado para pernos de tapa
298 N·m
Perno de tapa
5/8-11 UNC x 4-1/2
Peso neto del producto
50 kg
Rosca del agujero de drenaje
1/2-14 NPT
Safe load at 120° load angle
94.3 kN
Safe load at 150° load angle
87.2 kN
Safe load at 180° load angle
107 kN
Safe load at 90° load angle
149 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
133.35 mm
Altura total
257.175 mm
Ancho del pie
120.65 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
19.05 mm
Longitud total
419.1 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
