Altura
377.825 mm
Altura de la posición del tapón de drenaje
41.275 mm
Altura del centro (soporte de pie)
190.5 mm
Altura del centro del asiento del rodamiento
190.5 mm
Altura del pie
76.2 mm
Ancho
254 mm
Ancho del agujero del tornillo de fijación
28.575 mm
Ancho del asiento del rodamiento
95.809 mm
Ancho del pie del soporte
180.975 mm
Ancho total
254 mm
Anillo estabilizador
SR-36-30
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Capacidad de carga dinámica
1 237 kN
Capacidad de carga dinámica básica
1 237 kN
Capacidad de carga estática
1 560 kN
Capacidad de carga estática básica
1 560 kN
Carga límite de fatiga
140 kN
Carga segura a ángulo de carga de 60°
535 kN
Carga segura, axial
132 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

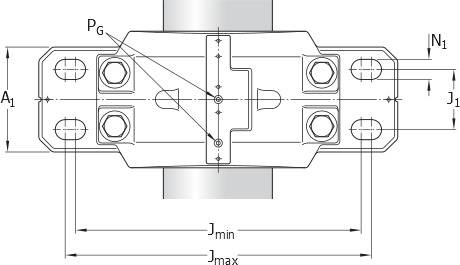

Distancia del centro entre los agujeros de los tornillos (sentido axial)
117.475 mm
Distancia del centro entre los agujeros para tornillos
565.15 mm
Distancia del tapón de drenaje desde el centro
114.3 mm
Distancia entre los tornillos de fijación
min. min.530.225 mm
Distancia entre los tornillos de fijación, axial
117.475 mm
Diámetro del agujero (rodamiento)
180 mm
Diámetro del asiento del rodamiento
320 mm
DIÁMETRO DEL EJE
163.513 mm
Diámetro recomendado de los tornillos de fijación
25.4 mm
Factor de cálculo
2.6
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
2 145 g
Llenado inicial de grasa, 40%
3 461 g
Longitud
679.45 mm
Material del soporte
Fundición de acero
Material, soporte
Fundición de acero
Nivel de aceite
60.325 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
1 220 N·m
Perno de tapa
1-8 UNC x 6
Peso neto del producto
166 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/4-14 NPT
Safe load at 120° load angle
196 kN
Safe load at 150° load angle
173 kN
Safe load at 180° load angle
202 kN
Safe load at 90° load angle
320 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.26
Velocidad de referencia
1 800 r/min
Velocidad límite
2 600 r/min
