Altura
360.363 mm
Altura de la posición del tapón de drenaje
39.688 mm
Altura del centro (soporte de pie)
179.4 mm
Altura del centro del asiento del rodamiento
179.4 mm
Altura del pie
69.85 mm
Ancho
247.65 mm
Ancho del agujero del tornillo de fijación
28.575 mm
Ancho del asiento del rodamiento
95.809 mm
Ancho del pie del soporte
171.45 mm
Ancho total
247.65 mm
Anillo estabilizador
SR-34-0
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Capacidad de carga dinámica
1 183 kN
Capacidad de carga dinámica básica
1 183 kN
Capacidad de carga estática
1 460 kN
Capacidad de carga estática básica
1 460 kN
Carga límite de fatiga
134 kN
Carga segura a ángulo de carga de 60°
345 kN
Carga segura, axial
86.7 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
107.95 mm
Distancia del centro entre los agujeros para tornillos
520.7 mm
Distancia del tapón de drenaje desde el centro
115.888 mm

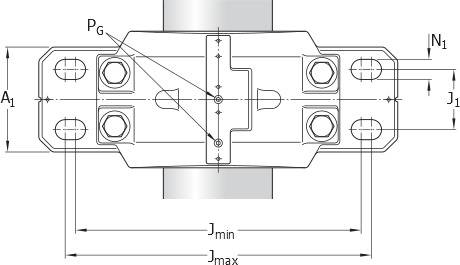

Distancia entre los tornillos de fijación
min. min.492.125 mm
Distancia entre los tornillos de fijación, axial
107.95 mm
Diámetro del agujero (rodamiento)
170 mm
Diámetro del asiento del rodamiento
310 mm
DIÁMETRO DEL EJE
150.813 mm
Diámetro recomendado de los tornillos de fijación
25.4 mm
Factor de cálculo
2.5
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
1 660 g
Llenado inicial de grasa, 40%
2 545 g
Longitud
628.65 mm
Material del soporte
Fundición de acero
Material, soporte
Fundición de acero
Nivel de aceite
54.769 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
1 220 N·m
Perno de tapa
1-8 UNC x 5-1/2
Peso neto del producto
147 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/4-14 NPT
Safe load at 120° load angle
127 kN
Safe load at 150° load angle
113 kN
Safe load at 180° load angle
133 kN
Safe load at 90° load angle
207 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición

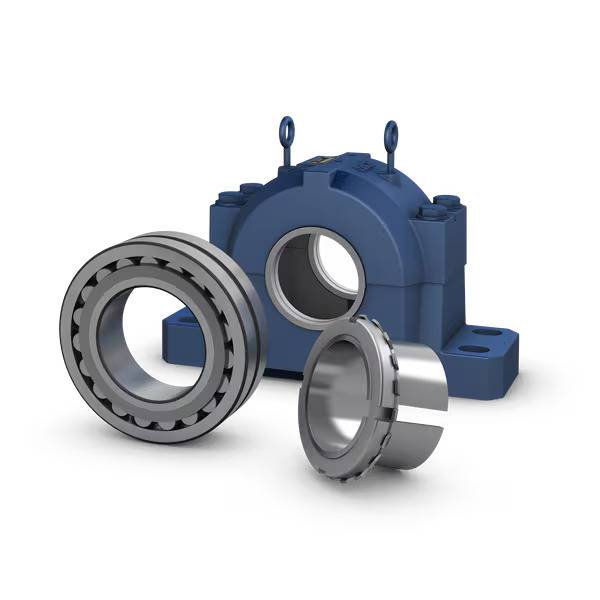

Tipo de rodamiento
Rodamiento de rodillos a rótula

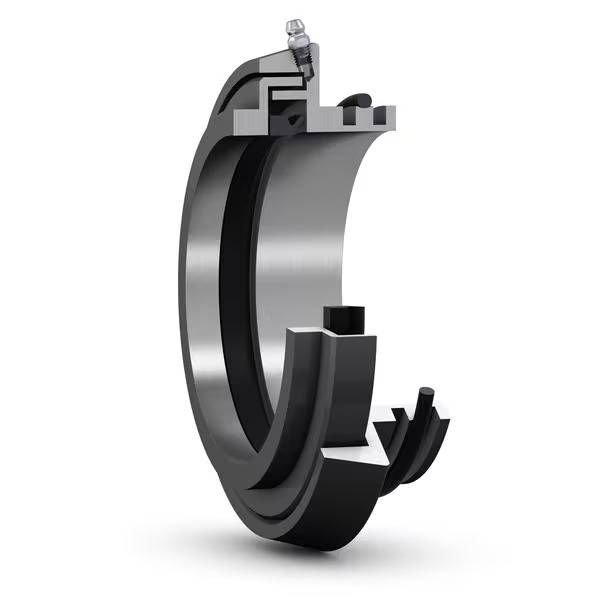

Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.27
Velocidad de referencia
1 900 r/min
Velocidad límite
2 600 r/min
Velocidad máxima para sello rozante
2 600 r/min
