Altura
187.325 mm
Altura de la posición del tapón de drenaje
23.813 mm
Altura del centro (soporte de pie)
95.25 mm
Altura del centro del asiento del rodamiento
95.25 mm
Altura del pie
38.1 mm
Ancho
127 mm
Ancho del agujero del tornillo de fijación
19.05 mm
Ancho del asiento del rodamiento
45.796 mm
Ancho del pie del soporte
88.9 mm
Ancho total
127 mm
Anillo estabilizador
SR-17-14
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
291 kN
Capacidad de carga dinámica básica
291 kN
Capacidad de carga estática
325 kN
Capacidad de carga estática básica
325 kN
Carga límite de fatiga
34.5 kN
Carga segura a ángulo de carga de 60°
83.2 kN
Carga segura, axial
22 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

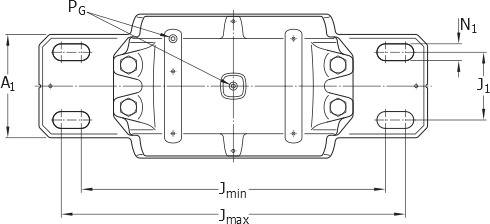

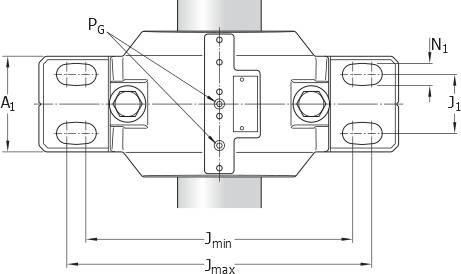

Distancia del centro entre los agujeros de los tornillos (sentido axial)
53.975 mm
Distancia del centro entre los agujeros para tornillos
265.112 mm
Distancia del tapón de drenaje desde el centro
57.15 mm
Distancia entre los tornillos de fijación
min. min.250.825 mm
Distancia entre los tornillos de fijación, axial
53.975 mm
Diámetro del agujero (rodamiento)
85 mm
Diámetro del asiento del rodamiento
150 mm
DIÁMETRO DEL EJE
74.613 mm
Diámetro recomendado de los tornillos de fijación
15.875 mm
Factor de cálculo
3.0
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
186 g
Llenado inicial de grasa, 40%
295 g
Longitud
330.2 mm
Material del soporte
Fundición de acero
Material, soporte
Fundición de acero
Nivel de aceite
34.925 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
298 N·m
Perno de tapa
5/8-11 UNC x 3-1/2
Peso neto del producto
20.4 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
31.6 kN
Safe load at 150° load angle
28.5 kN
Safe load at 180° load angle
33.8 kN
Safe load at 90° load angle
49.8 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición

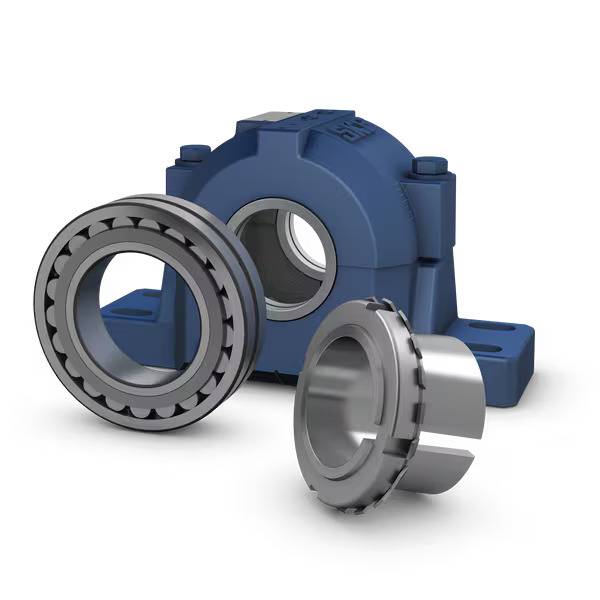

Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto

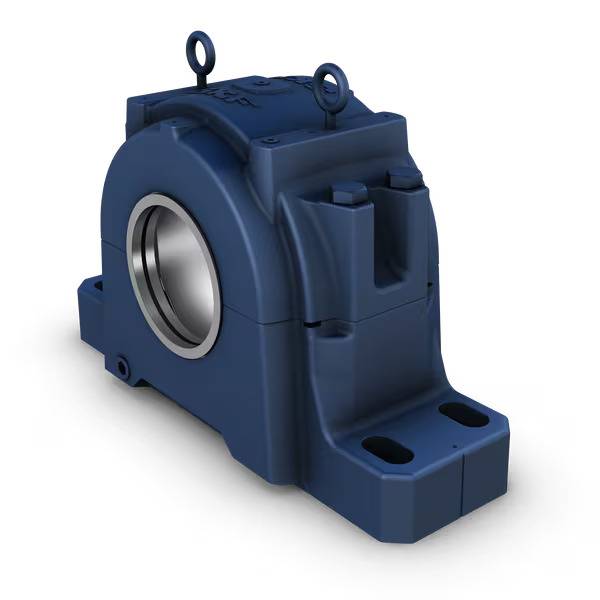

Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.22
Velocidad de referencia
4 000 r/min
Velocidad límite
5 600 r/min
